Угол опережения зажигания

Опережение зажигания являет собою процедуру воспламенения рабочей смеси непосредственно в цилиндре двигателя внутреннего сгорания до определенного момента, когда поршень достигает верхнюю мертвую точку. В целом, момент зажигания является очень важным элементом всей системы, так как имеет огромное влияние на работу самого двигателя. При работе двигателя внутреннего сгорания, который имеет четыре такта, во время такта сжатия, а также перед достижением поршнем верхней мертвой точки происходит момент воспламенения рабочей топливно-воздушной смеси в камере сгорания. Происходит это посредством свечи зажигания. В этом такте есть несколько процессов: расширение рабочих газов и возгорание рабочей смеси. После этого выполняется следующий такт – рабочий ход. На самом деле же сгорание воздушно-топливной рабочей смести происходит не мгновенно.

  • 1. Двигатель внутреннего сгорания и опережение зажигания.
  • 2. Изменение УОЗ на бензиновом двигателе.
  • 3. Нужна ли регулировка УОЗ – проверяем на ходу.
  • 4. Установка корректного УОЗ на инжекторе и дизеле.
  • 5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

—>От того первого момента, когда возникает искра, и до момента, когда происходит воспламенение всей воздушно-топливной смеси, а также давление газов достигает своего апогея, происходит определенное время. Именно данный отрезок времени является достаточно малым, тем не менее, из-за того, что у коленчатого вала очень высокая скорость вращения, даже за этот период времени поршень может проходить определенный путь от того положения, при котором зародилось воспламенение рабочей смеси.

1. Двигатель внутреннего сгорания и опережение зажигания.

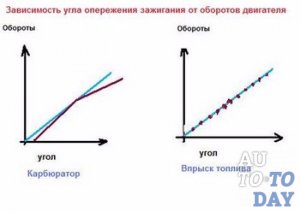

Зависимость

Перед тем, как приступить к непосредственному осмотру углов зажигания, необходимо разъяснить и разобрать принцип работы всей системы. Ни для кого не будет секретом то, что очень большое значение в непосредственной работе двигателей внутреннего сгорания играет момент зажигания. Данный процесс происходит перед тем, как сам поршень максимально приблизится до верхней точки в момент такта сжатия. Этот мини-взрыв происходит за счет расширения газов, в результате чего сам поршень продолжает двигаться, из-за чего, собственно говоря и обеспечивается рабочий ход.

Определенное время на проведение данных процедур все же отводится, хотя данные процессы и проходят очень быстро. Так, важно знать, что коленчатый вал также вращается с очень большой скоростью, вследствие чего, поршень спокойно успевает пройти определенный путь с начала воспламенения воздушно-топливной смеси до момента расширения газов. Таким образом, если воспламенение будет происходить в период, когда поршень будет находится в верхней мертвой точке, горение будет происходить еще в начале рабочего хода, а завершиться лишь несколько позже. Следовательно, все это поспособствует снижению давления газов.

В те моменты времени, когда же воспламенение воздушно-топливной смеси происходит очень рано, давление у газов может достигать своего апогея еще до того момента, когда сам поршень достигает крайнее верхнее положение. Это означает, что в таких случаях возникает определенное препятствие его движению. Это, в свою очередь, может достаточно негативно сказаться на работе и целостном состоянии двигателя внутреннего сгорания. Именно поэтому регулировка момента зажигания является весьма важным и необходимым процессом.

Читать далее  Сколько масла заливается в вариатор Mitsubishi Outlander

Под капотом

Перед тем как приступить непосредственно к регулировке угла опережения зажигания, следует разобраться, что это устройство собой представляет и каково его влияние на общее состояние транспортного средства. Оптимальной считается такая ситуация, когда момент воспламенения горючей смеси и ее сгорания происходит до того, как поршень достигает положения верхней мертвой точки. Этот момент принято определять по положению коленвала автомобиля, а все обозначения будут осуществляться в градусах. Иными словами, в данном случае речь идет об угле, который находится между верхней мертвой точкой и коленчатым валом. Если же определенный сдвиг происходит в сторону верхней мертвой точки, то такой угол носит название позднего, а если сдвиг направлен в противоположную сторону, тогда такой угол называется ранним.

2. Изменение УОЗ на бензиновом двигателе.

Приступать к данному виду ремонтных работ следует с подготовкой специального инструмента. Для этой процедуры необходимы будут контрольная лампочка и гаечный ключ. Также не обойтись в данном случае и без особого ключа, который предназначен для прокрутки коленчатого вала. Если вникнуть в суть работы всей системы, то можно определить, что именно положение коленчатого вала предопределяет значение угла опережения зажигания. Также можно приобрести специальный корректор, который предназначен для изменения угла опережения зажигания. Данное устройство способно самостоятельно предопределить и выставить данную характеристику в автоматическом режиме.

Соотношение

Автомобиль нужно поставить на нейтральную скорость и затянуть стояночный (ручной) тормоз. После этого нужно снять крышку с прерывателя. Посредством этого можно с определенной легкостью добраться до коленчатого вала и провернуть его с помощью специального ключа. Проворачивать его необходимо до того момента, когда бегунок распределителя не будет располагаться в секторе первого цилиндра трамблера. Также необходимо обязательно проследить за положением различных меток, который находятся на шкиве и отливе передней крышки – они должны полностью совпасть.

Для того, чтобы правильно установить угол опережения зажигания нужно подсоединить контрольную лапу. Один из ее непосредственных выводов должен быть присоединен к катушке зажигания. Второй вывод должен присоединяться к массе двигателя. После этого посредством ослабления крепления трамблера нужно провернуть ключ в зажигании. Бегунок следует зажимать против хода, а трамблер проворачивать в противоположном направлении от движения его валика. Все это нужно делать до того момента, пока не окончательно не погаснет контрольная лампа. Для надежности следует провернуть трамблер еще немного и с особой осторожностью вернуть его в обратном направлении. Помимо этого нужно произвести фиксацию момента зажигания осветительного прибора. Нужно выставить, все в том же положении, и закрепить корпус прерывателя-распределителя нужными болтами. Все, осталось совсем нечего, а именно – вернуть крышку на свое законное место.

Угол опережения зажигания

Чтобы настройка угла опережения зажигания была максимально автоматизированной нужно внедрить вакуумный регулятор. Именно такое устройство способно в автоматическом режиме изменять угол опережения зажигания в зависимости от определенной нагрузки. Если же двигатель внутреннего сгорания работает на ходу холостом, то вакуумный регулятор поворачивает диск перегревателя. Происходит этот процесс в сторону позднего зажигания. В тот момент, когда нагрузка начинает увеличиваться, появляется разрежение. Именно тогда вакуумный регулятор начинает вращать диск прерывателя в обратном направлении. Именно так происходит отключение данного устройства, так как оно не способно создать опережающий угол. В этот момент включается центробежный регулятор, который, собственно говоря, теперь самостоятельно начинает задавать угол опережения.

Читать далее  Вариатор Сафари на Буран, Тайгу и мотобуксировщики

С помощью чувствительной диафрагмы происходит фиксация факта разрежения. Эта диафрагма является частью вакуумного регулятора. С одной стороны на нее действует давление из карбюратора, а с другой – наша атмосфера. В общем, так и выходит, что дроссельная заслонка, когда находится в закрытом положении, не пускает разреженный воздух из системы, а он не попадает на сам вакуумный регулятор и диафрагму. Как только разреженная атмосфера достигает своей цели, диафрагма начинает выгибаться, а само устройство прекращает свою целеустремленную работу, возвращая все на свои прежние места.

3. Нужна ли регулировка УОЗ – проверяем на ходу.

Угол опережения зажигания

В автомобильной природе встречаются такие ситуации, когда стоковые заводские параметры сбиваются или же в корне являются не походящими для конкретных условий эксплуатации. Во всех вышеуказанных случаях угол опережения зажигания требует самостоятельной регулировки. Все же, перед всем процессом следует убедиться в том, что данная процедура необходима. Значит, нужно разобраться в том, как проверить значение угла опережения зажигания. Для этого необходимо разогнаться по ровной дороге до скорости в 40 км/час, после этого нужно резко нажать на педаль газа и прислушаться к своему транспортному средству. Если возникает такой детонационный шум, который прекращается после того, как показатель на спидометре покажет скорость в 60 км/час, тогда угол опережения зажигания находится в идеальном положении.

Если же звук детонации не прекратился, значит зажигание является «ранним». Бывает так, что момент воспламенения воздушно-топливной смеси задерживается на определенный период, вследствие чего детонация заканчивается раньше, чем автомобиль достиг отметки в 60 км/час. Для того, чтобы изменить угол опережения зажигания нужно открыть капот, немного ослабить крепление прерывателя-распределителя и изменить положение трамблера. В первом случае нужно отрегулировать так, чтобы сдвинуть на несколько миллиметров по часовой стрелке, во втором – против часовой стрелки.

4. Установка корректного УОЗ на инжекторе и дизеле.

С современными автомобилями – инжекторами, дело состоит намного проще. В таком случае необходимо включить зажигание и бросить свой взор на приборную панель. Если лампочка на ней загорелась, которая свидетельствует о неисправности, нужно взять ноутбук, в котором уже есть специальная программа, подключить его к бортовому компьютеру и провести диагностику.

Угол опережения зажигания

После этого детальному визуальному осмотру должно быть подвержено дроссельное устройство. Помимо этого следует проверить напряжение датчика, который регулирует положение дроссельной заслонки, и напряжение бортовой сети. Они должны быть нормализированы: напряжение для сети – 12В, а для датчика – 0,45-0,55В. Заслонку нужно открыть всего на 1%, после чего резко нажать на педаль газа. В таком случае открытие заслонки будет превышать 90%, а напряжение в датчике уменьшиться до 0,45В. Если такого не произошло, нужно срочно произвести регулировку угла опережения зажигания.

Начинать установку угла следует с отсоединения вакуумного шланга от двигателя внутреннего сгорания. После этого к плюсовой клемме аккумуляторной батареи нужно присоединить положительный зажим стробоскопа. В таком случае нужно регулировать зажигание с помощью переключения зажима «массы», присоединить его к клемме минус и вытащить провод из цилиндрического гнезда, которое расположено на крышке распределителя. В освободившееся место нужно вставить датчик стробоскопа, при этом присоединяя его к первому цилиндру силового агрегата посредством провода. После этого необходимо запустить мотор и направить от стробоскопа луч на особый люк. На самом маховике возникнет метка. Оптимальным в таком случае будет считаться ее расположение между делениями. Если такого нет, то нужно выставлять угол, понемногу ослабляя гайки крепления распределителя маховика.

Соотношение

На дизельном двигателе корректировка угла опережения зажигания также не составляет особых проблем. Не стоит недооценивать важность данной процедуры, так как успешная работа дизельного двигателя может происходить только при тотальном сгорании топливной смеси. Если угол зажигания выставлен неправильно, такое не выйдет. Основное отличие данной системы заключается в полном отсутствии свечей зажигания. В целом, весь процесс такой самый, как и в бензиновом двигателе. В данном случае есть лишь необходимость в снятии декомпрессионного механизма, мотосчетчика и корпуса горловины, через которую заливается масло. Тогда же нужно проверить уровень подачи топлива. Именно для этого необходимо перевести соответствующий рычаг в конечное положение и установить моментоскоп, после чего медленно прокручивать коленчатый вал.

Читать далее  Какое масло и как заливать в вариатор Geely Emgrand EC7 (Джили Эмгранд ЕС7)

5. Как выставить УОЗ в авто с ГБО или доверяем эту задачу вариатору.

В последнее время широкого распространения получили газовые установки. Все это благодаря их экономичности, так как топливо такого рода стоит намного меньше чем солярка или бензин. При этом следует знать, что расход у газа на порядок выше, а догорание топливно-воздушной смеси происходит на стадии выпуска и длится немного дольше. Регулировка данных параметров может производиться посредством настройки значения угла опережения зажигания.

Выставить угол опережения зажигания достаточно несложно, при всем этом само топливо будет сгорать до момента открытия выпускного клапана. Следовательно, повреждений деталей автомобиля не ожидается, как и негативного термического влияния. При этом, эффективность работы двигателя значительно увеличивается. Характеристика для газовых установок и для бензиновых отличается. Есть мнение, что в автомобилях современных моделей регулировка производится автоматически, посредством бортового компьютера. Это не совсем так, потому что в инжекторах угол опережения выставляется в непосредственном соответствии с детонацией, а для газовых установок данное явление вообще несвойственно.

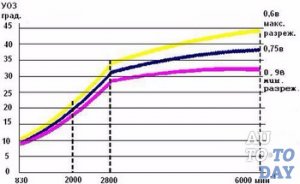

График

Владельцы автомобилей с газовыми установки имеют помощника – вариатора. Именно эта деталь на полном ходу способна изменять угол опережения без какого-либо сопутствующего вмешательства. Но дополнительное оборудование – вариатор – нужно приобретать, собственно, как и газовое оборудование. В современном мире существует множество различных вариаторов опережения зажигания для газовых установок. Данное устройство напрямую подключается к датчику, который отвечает за положение коленчатого вала и, в то же время, корректирует все его показания на определенную необходимую величину. В зависимости уже от самой модели вариатора осуществляется смещение на фиксированную величину, либо все зависит от оборотов двигателя. Активация прибора происходит посредством включения газовой установки.

Для начала следует произвести выбор самого удобного места для расположения вариатора при газовом оборудовании. Лучшим местом для крепления вариатора является дальний левый угол подкапотного пространства, который находится рядом с редуктором. После этого следует снять крышку с устройства и осуществить непосредственное присоединение исходя из инструкции.

Один вывод будет отвечать за подачу напряжения к датчику, который является конечной цепью присоединения вариатора. Второй вывод нужно присоединить к ножке газового клапана в газовой установке. Массу нужно соединить с экраном кабеля датчика положения коленчатого вала. После этого нужно зачистить провода датчика. К каждому из них следует присоединить определенные выводы вариатора. После этого, осталось совсем ничего. Нужно настроить прибор, после чего – насладиться и полностью вкусить прелести своего транспортного средства. Современные эксперты склонны к мнению, что наличие вариатора в газобаллонном оборудовании значительно экономит топливо – до 25%. Конечно, к этому можно отнестись скептически, так как цифра, скорее всего, завышена. Но все же, определенная польза от этого есть.
