—>Может случиться, что без видимых на то причин, на вашем авто перестали работать дворники, пропало управление автомагнитолой с руля, отсутствует звук сигнала при его нажатии или компьютер выдаёт ошибку подушки безопасности, хотя она вообще ни разу не срабатывала с момента покупки машины. Причиной таких неприятностей может стать выход из строя шлейфа подрулевого колеса. Попробуем разобраться в этом устройстве: за что оно отвечает и можно ли устранить проблему своими силами.

  • Что такое подрулевой шлейф и за что он отвечает
  • Из чего состоит
  • Почему может поломаться
    • Видео: проблемы с подушкой безопасности, возможные дефекты
    • Диагностика неисправности
      • Видео: ремонт подрулевого шлейфа

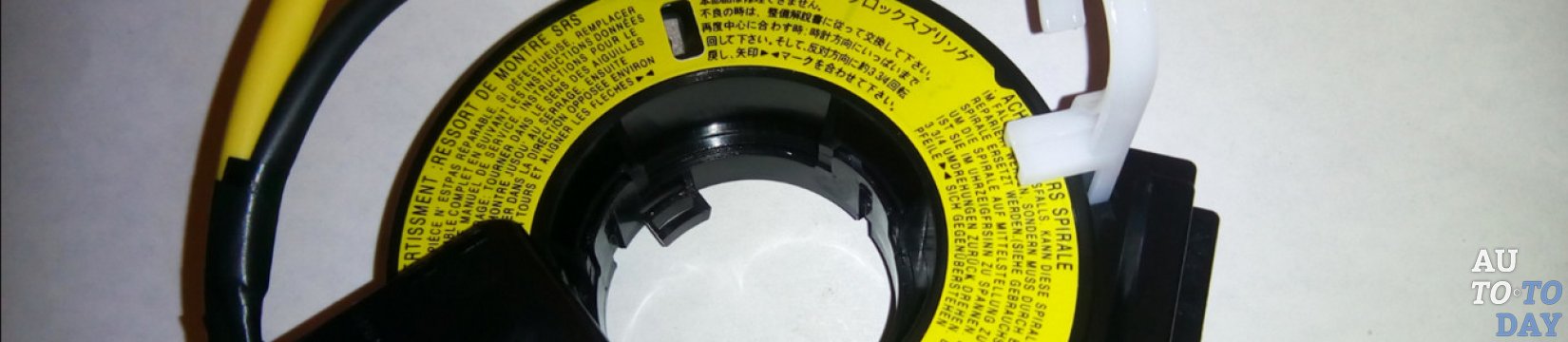

      Что такое подрулевой шлейф и за что он отвечает

      Подрулевой шлейф автомобиля представляет собой особое устройство, связывающее органы управления (кнопки, клавиши и др.), расположенные на руле, с различными системами. Если буквально 30 лет назад, в самых продвинутых машинах, на рулевом колесе и под ним располагались только рычажки указателя поворотов, сигнал и ещё пара-тройка функций. В настоящее время, не отрывая рук от баранки, можно задействовать и регулировать огромное количество служб, начиная от автомагнитолы, заканчивая климат-контролем, мобильной связью и бортовым компьютером.

      Знаете ли вы? Привычный нам круглый руль появился на автомобиле только в конце ХIХ века, до того пользовались рычажным управлением. Изобрёл баранку Альфред Вашерон, который установил её на гоночный Panhard 4hp в 1894 году.

      Не стоит забывать и о подушке безопасности. Даже в машинах с минимальным количеством айрбэгов, один обязательно расположен в центральной части руля. Передача сигналов к этим системам и управление ими, а также обратная связь — это и есть главная функция шлейфа.

      Подушки безопасности

      Из чего состоит

      Шлейф, шина, ленточный кабель — всё это названия одного и того же элемента, проще говоря, компактно собранных в одной плоскости, нескольких изолированных проводов. Оба конца кабеля соединены с контактными группами. Такими устройствами соединяют терминалы и технику в офисах. Именно такая соединительная шина отлично подходит для размещения внутри руля, по причине плоской поверхности. Шлейф, в отличие от провода с круглым сечением, способен легко скручиваться спиралью.

      Вам будет полезно почитать о безопасности маневра по ПДД и видах маневрирования.

      Сам шлейф располагается вокруг бухты, то закручиваясь на неё практически до упора (полный поворот руля в одну сторону), то разматываясь чуть не полностью — поворот в противоположном направлении. Раньше сигналы через шлейф передавались от реле и выключателей, непосредственно отвечающих за ту или иную службы. В настоящее время схема передачи изменилась: сначала сигнал преобразуется в определённый импульс специальным устройством. А уже потом идёт через кабель к соответствующему узлу. Такое изменение позволило увеличить надёжность связи.

      Шлейф

      Как у же было сказано, с обеих сторон шина заканчивается контактными группами, которые просто вставляются в предназначенный для этого разъём. Почти такие же штекеры соединяют через шину, к примеру, системный блок компьютера с монитором и принтером.

      Почему может поломаться

      Устройства, выпускаемые различными производителями могут достаточно сильно отличаться. Некоторые модели имеют минималистическую конструкцию, где во главу угла поставлена надёжность. Другие компании, наоборот, стараются выпускать высокотехнологичные шлейфы. Хотя принцип действия всех подобных приборов схож.

      Знаете ли вы? Рейку рулевого механизма придумали и активно использовали ещё в конце XIX века, она отошла на второй план в первой половине ХХ и вновь заняла лидирующие позиции в 1948 году. Причиной тому стала революционная подвеска Макферсона, с которой никакая другая система не сочетается так, как реечная.

      Причин поломок данного узла автомобиля может быть достаточно много, но можно выделить несколько основных, наиболее частых.

      Вот некоторые из них:

      1. Естественное старение. Причина поломки от элементарного износа. Кабель постоянно находится в движении, и хотя возможность его механического повреждения сведена к минимуму, трения и заломов с течением времени не избежать.
      2. Сильный ток на реакцию подушек безопасности. Иногда в качестве обманки, чтобы избежать срабатывания айрбэгов от небольшого толчка, ставят сопротивление на 2,2 Ом. Резистор не перегорает в один момент, как пиропатрон. В результате, на протяжении какого-то времени, по соответствующей жиле протекает ток, на который она не рассчитана, в результате чего сгорает.
      3. Коррозия. Достаточно совсем малого количества воды или пара, попавших в пространство под баранкой, в место пайки шлейфа, чтобы тонкие проводники вскоре начали ржаветь.
      4. Механические повреждения. Незначительные ДТП (легкие толчки), очень резкие торможения и др., со временем могут стать причиной нарушения естественного хода кабельной шины и привести к её перекосу и полому.
      5. Заводской брак. Довольно нередкое явление на авто отечественного производства. Случается, что на сравнительно новых машинах, высвечивает ошибка айрбэга, не срабатывает сигнал, отказывают дворники и т. д. Высока вероятность быстрого износа проводников низкого качества. Кроме того, контактная группа или разъём может тоже относиться к разряду некондиция.

      Видео: проблемы с подушкой безопасности, возможные дефекты

      Демонтаж подрулевого шлейфа

      Демонтаж устройства в различных марках может отличаться, но не коренным образом, общее направление примерно одинаково. Во всемирной паутине можно найти указания по конкретному автомобилю, интересующего вас.

      Важно! Если подушка безопасности при демонтаже оторвётся от провода, её можно будет выбросить — ремонту она не полежит. Так что снимать данное устройство лучше с помощником и очень осторожно.

      Если же вы не сумеете сделать этого, воспользуйтесь общей инструкцией:

      1. Установите руль в положение «0» (среднее). Может случиться, что в вашем конкретном случае (к примеру, определённые модели VW), производитель указывает в инструкции, что баранку следует повернуть в определённую позицию. Сделайте так как указано в руководстве, а выполнив поворот, нанесите мелом продольную полосу на кожух рулевой колонки и далее на руль, она поможет совместить их при сборке.
      2. Теперь следует снять кожух. Необходимо выкрутить все саморезы и разъединить защёлки. Так как последние выполнены из пластика, производить демонтаж нужно в тёплом помещении, иначе они могут сломаться.
      3. Прежде чем снимать подушку, необходимо отключить клемму с аккумулятора, и подождать четверть часа, до полной разрядки. С обратной стороны руля может находиться особое крепление айрбэга. Разбирать данное устройство следует крайне осторожно. Не поленитесь найти для данного этапа помощника. Дело в том, что зачастую после того, как крепления будут откручены, подушка отваливается, так как дополнительные крепёжные приспособления в конструкции не предусмотрены.
      4. После того, как кожух будет снят, нужно открутить рулевой болт. Перед тем, как это делать, необходимо выполнить операцию, аналогичную той, что вы делали с рулём и кожухом: нанести мелом линию на вал руля и его втулку. Это облегчит последующую сборку.
      5. Теперь следует снять стрекозу — блок расположенных под рулём переключателей света, стеклоочистителей и т. д. Предварительно необходимо вытащить из гнёзд все разъёмы, ведущие к системам. В определённых моделях машин кабель можно демонтировать, не снимая стрекозу.
      6. Чаще шлейф закреплён на скобах, иногда располагается под защитным кожухом из пластика. В любом случае, снять его на этом этапе будет несложно.

      Демонтаж подрулевого шлейфа

      Диагностика неисправности

      Полную и корректную диагностику подрулевого шлейфа, лучше всего выполнить в сервисном центре.

      Важно! Щупы мультиметра могут не подходить к разъёмам контактной группы для проведения тестирования. С этим придётся что-то делать, например, временно напаять тоненькие кусочки проволоки.

      Однако, в некоторых случаях, причина поломки устройства лежит на поверхности и видна невооружённым взглядом:

      1. Проведите визуальный осмотр снятого механизма. Если сам кабель имеет видимые механические повреждения (обломан, «пожёван», перекручен с сильной деформацией), вероятнее всего его нужно заменить, лучше всего в полной сборке.
      2. Вы конечно можете попытаться запаять проводник своими силами при помощи подручного флюса из таблетки ацетилсалициловой кислоты, но при достаточно малых шансах на успех (хотя может и повезёт), велика вероятность усугубить положение или поднять статус повреждения от «лёгкий» до «не подлежащий ремонту».
      3. Может случиться, что видимых повреждений кабеля обнаружить не удастся. Но если вы всё же хотите докопаться до истины и выяснить, какой именно проводник не пропускает сигнал, вам понадобится мультиметр и запас терпения, для того чтобы поочерёдно прозвонить каждую дорожку.
      4. Но даже после того, как неисправный проводник будет найден, перед вами встанет вопрос его ремонта. В интернете можно найти массу рекомендаций пайки, восстановления поломов. Но это всё кустарщина, способная, в лучшем случае, на некоторое время продлить срок службы.
      5. В том случае, если повреждения не слишком сильные, кабель можно попробовать отремонтировать. Если у вас нет соответствующего опыта пайки, лучше не делать это самостоятельно. Зато с подобными задачами неплохо справляются специалисты по ремонту компьютерной техники.
      6. Если вы пришли к выводу, что шина не подлежит восстановлению, ищите подходящую модель. О путях поиска говорить излишне: рынки, автомагазины, знакомые, занимающиеся подобными вещами и, конечно же, интернет.
      7. Желательно установить новый шлейф сразу после демонтажа. В этом случае руль остаётся без движения, и у вас больше шансов произвести установку правильно. Если вы соберёте рулевую колонку без установки шлейфа, покатаетесь некоторое время (пока не получите посылку с устройством), а потом всё поставите на место, велики шансы неправильного монтажа. В таком случае, новый кабель очень скоро может прийти в негодность.

      Видео: ремонт подрулевого шлейфа

      Правильная установка нового шлейфа

      Для более корректной установки нового устройства лучше всего обратиться в сервисный центр. Дело в том, что снять старый шлейф гораздо проще, чем правильно установить новый.

      • Системы пассивной безопасности автомобиля: описание и функции
      • Ремень безопасности в автомобиле по ПДД
      • Требования техники безопасности при техническом обслуживании и ремонте автомобилей: инструкция по охране труда
      • Штраф за пересечение островка безопасности

      Однако, если вы всё же решитесь на этот шаг, то некоторые рекомендации помогут вам это сделать:

      • точно совмещайте нарисованные при демонтаже метки;
      • внимательно изучите конструкцию нового устройства, возможно, на ней есть некоторые отличия от старой, дополнительные метки;
      • для того, чтобы закрутить болт рулевой колонки, вам понадобится динамический ключ;
      • после того, как будет установлен новый ленточный кабель, и вся конструкция собрана, необходимо протестировать баранку на плавность хода. Для этого следует сначала подключить клеммы АКБ, затем вывесить передние колёса автомобиля, и провернуть руль сначала в одно крайнее положение, затем в другое. Если на максимальных углах поворота вы почувствуете, что необходимо приложить больше сил, либо услышите посторонние звуки, вероятно что-то собрано не так, лучше разобрать кожух, и проверить устройство вновь.

      Обращение в сервисный центр

      Возможно, после выполнения ремонта, вам понадобится адаптация системы рулевого управления. Для этого необходимо обратиться в сервисный центр, так как проведение процедуры требует наличия специальной диагностической аппаратуры и определённого опыта работы с ней.

      Нельзя сказать, что диагностика и ремонт подрулевого шлейфа являются непосильными задачами для неспециалиста. Если у вас есть определённые навыки работы с автомеханикой, и вы не боитесь осваивать ранее незнакомый опыт, то можете попробовать разобраться в проблеме самостоятельно. Но всегда следует помнить, что автомобиль является зоной повышенной ответственности, зачастую он не прощает даже малейшей ошибки, и относиться к нему следует должным образом.
