Как сделать проставки на диски своими руками?
Проставки для увеличения вылета диска — какие лучше поставить?
Автор: Максим Марков
В очередной раз говорю вам здравствуйте, дорогие друзья! Сегодня, темой нашего разговора станет весьма необычная деталь, о существовании которой, некоторые даже не догадываются. Помните, как прохаживаясь по авторынку, глаза мусолят эффектные диски с какой-либо иномарки. И вроде бы деньги имеются, но установить их на старую добрую классику не видится возможным, поэтому мы идем дальше, игнорируя мысли об их покупке. Но если бы вы только знали, что специальные проставки для увеличения вылета диска, легко справляются с этой проблемой, возможно уже вечером, ваше авто красовалось перед прохожими оригинальными дисками.
Предназначение проставок
Понимаю, некоторые из вас сейчас в недоумении, они не могут понять, о чем идет речь, что это за волшебная деталь такая? На самом деле все просто! Скажите мне две причины, мешающие нам установить, допустим на «Жигули», диски другой машины и все сразу станет ясно? Надеюсь, думать пришлось недолго, это различное крепление и вылет колесного диска.
Проставки, представляют из себя металлический блин, который монтируется между диском и барабаном либо ступицей. Таким образом, с их помощью появляется возможность откорректировать установку колес, а также позаботиться о нормальном расстоянии между диском и кузовом. Согласитесь, небольшая, но очень важная деталь. К тому же проставки способны значительно улучшить устойчивость автомобиля, ведь не зря большая часть тюнингованных машин, оснащены подобной деталью.
Виды проставок между диском и ступицей
Но прежде чем купить колесные проставки, необходимо определиться в том, что именно вам мешает установить те или иные диски. Исходя из этого и будет зависеть ваш окончательный выбор при осмотре разнообразных видов проставок. Которые в свою очередь, различают по нескольким критериям.
Толщина изделия
Размеры проставки имеют огромное значение для каждого их покупателя. Данная характеристика должна волновать и вас, конечно, если интерес в данной детали имеется. В реализации можно встретить три вида проставок различных габаритов:
- Небольшие – имеют толщину не более чем в 6 мм. Благодаря миниатюрным формам практически на всех автомобилях, монтаж проводится непосредственно на родное крепление, так как длины крепежного болта хватает для того, чтобы зафиксировать колесный диск вместе с проставкой. Часто применяются в спортивном тюнинге.
- Средние – толщиной до 25 мм. Они не имеют какого-либо дисбаланса благодаря центровочной ступице, которая присутствует в конструкции. Транспортное средство, оборудованное проставкой такого типа можно запросто идентифицировать визуально. Авто обретает некоторые спортивные нотки, оно становится более агрессивным и все за счет расширенной колеи.
- Большие – толщиной до 50 мм. Исходя из своих конструктивных особенностей, к ступице они крепятся двумя разными способами: болтами, которыми проставка собственно и прикручивается (оптимальный вариант для автомобилей ВАЗ), а также вмонтированными шпильками и гайками (УАЗ или Нива).
Тут главное понимать, что толщина проставки – это главная характеристика, которая влияет на увеличение вылета дисков, поэтому к этому моменту нужно подойти серьезно. Но как ни странно, не единственная. Есть еще один параметр, отличающий проставки между собой.
Метод установки на ступицу
Существуют проставки для установки, которых вам не потребуется ничего, кроме штатного крепежного набора. Также можно встретить и более сложные конструкции, например, с центровочным отверстием. Проставка такого типа значительно облегчает монтаж и крепление, да еще и осуществляет функцию центрирования диска.
- Проставка без изменения центровки для диска – изделие, которое значительно уменьшает вылет диска. Для ее установки не нужно изменять количество крепежных отверстий или метод крепления. Проставка монтируется на штатное крепление между диском и барабаном.
- Проставка с изменением центровки для диска – с его помощью можно не только значительно уменьшить вылет диска, но и изменить внутреннее центровочное отверстие. Для ее монтажа, применяются более длинные крепежные болты.
В любом случае вооружившись вышеизложенной информацией, вы определенно найдете свой вариант, который рано или поздно нужно будет установить на свою легковушку. Как это сделать и каких ошибок лучше не допускать, я вам расскажу дальше.
Технология установки проставки под диск
В принципе, установить проставку не сложнее чем обычное колесо, но несмотря на всю простоту, не нужно забывать о некоторых правилах:
- Одно колесо – одна проставка – соблазн установить еще одну деталь поверх уже имеющейся будет, но делать этого не стоит! Таким образом, вы не только увеличите нагрузку на подшипник и некоторые элементы подвески, но и создадите не желаемый дисбаланс, которые запросто может привести к ДТП, даже при езде на минимальных скоростях.
- Правильно выполненные монтажный процесс – болты или гайки крепления должны быть закручены в правильной последовательности. Помните, как нужно прикручивать колесо? Здесь все аналогично: первым делом наживляем болты от руки, после диагональным способом, постепенно затягиваем все имеющиеся элементы до упора. В идеале, проводить процедуру при помощи динамометрического ключа, благодаря ему, удастся избавиться от дисбаланса.
- Контрольная проверка – проехав добрый десяток километров, не поленитесь и еще раз удостоверьтесь в нормальной затяжке всех крепежных элементов.
Ну вы поняли, да? Установить проставки своими руками – проще простого. И даже столкнувшись с моделями мудреной конструкции, все интуитивно понятно. Однако, прежде чем приступить к монтажу проставки еще нужно выбрать, а именно – надежный завод изготовителя. Новичку, разобраться будет довольно сложно, поэтому дальше будем говорить о производителях. Вы ведь не понаслышке знаете, как обстоят дела с качеством реализуемого товара у нас в стране.
Читать еще: Уайт спирит или керосин что лучше?
Производители проставок под диск
Спору нет, такие детали, как проставки под диски можно смастерить и самому, но вот стоит ли? Сугубо мое личное мнение, приобрести заводскую деталь, которая определенно будет отвечать всем требованиям надежности, а отсюда и безопасности – правильное решение. Тем более что несмотря на необычность обсуждаемого нами с вами изделия, достойные производители существуют. Вот хотя бы эти:
- H&R Trak+ – США;
- Hofmann и Schiessler – Германия;
- Bimecc – Италия.
Конечно, на витринах автомагазина, можно найти и другие бренды, но об их качестве судить сложно, многие отзывы довольно неоднозначные. Тут нужно понимать, что любая микротрещина в структуре проставки влечет за собой разлом изделия, а это в свою очередь – серьезные последствия. Колесо как-никак, отлети оно на ходу и ДТП не избежать. Поэтому нужно отдавать предпочтение исключительно проверенным торговым маркам, коими и являются производители из списка.
Как вы сами понимаете главный ингредиент при изготовлении проставки, это металл. Но, обычная сталь здесь не годится, в среде повышенных нагрузок, нужна ковка или же прокат. Последний, вообще считается идеальным вариантом благодаря отличительным особенностям прокатного металла, такая проставка даже не требует балансировки. Литая деталь никогда не будет столь идеальной формы, да и плотность ее вызывает немало нареканий.
Разумеется, многие заводы нередко игнорируют данное требование, используя самое обычно железо, отсюда и все невзгоды. Вот вам и еще одна причина быть осторожным при выборе проставки. Если все-таки ваш авторынок настолько скучен, что там нет должно ассортимента автомобильных аксессуаров. И вам пришлось выбирать из того, что есть, учтите несколько нюансов:
- В изделии должно быть ровно 4 отверстия под крепежные болты – на трех болтах проставка долго не продержится.
- Все крепежные отверстия должны быть на нормальном расстоянии друг от друга, то есть не сопрягаться.
- Проставка №176 – если вам приглянулась проставка на теле которой, красуется это число, отложите эту деталь в сторону. Она наверняка изготовлена из материалов низкого качества. Дело в том, что цифра 176 означает то, что у вас в руках китайская продукция, ну а о товарах из «Поднебесной», думаю наслышан каждый.
В любом случае будьте осторожны, если не уверены в фирме производителе, сто раз подумайте, прежде чем купить проставку неизвестной торговой марки.
Как проставки влияют на ресурс ходовой части?
Еще один вполне логичный вопрос, который волнует каждого автолюбителя – не скажется ли новая деталь на работоспособности ходовой части? Я вам так скажу, все опять же зависит от того, с какой целью приобреталось изделие. Вот, например:
- Если проставка вам понадобилась лишь для того, чтобы подогнать крепежные отверстия диска с барабаном, будьте спокойны! Адаптация колес не осуществляет негативного влияния ни на один элемент ходовки.
- В случае же, когда захотелось выделиться из толпы и изменить вылет, все выглядит не так радужно. Тут нужно понимать, против законов физики не попрешь и поверьте, когда из уравнения выходит, что на край шины осуществляется постоянная дополнительная нагрузка практически в 20 кг, обойтись без последствий нереально. На самом деле есть немножко и оптимизма: выбрав подходящую проставку можно ограничиться исключительно более частой заменой ступичного подшипника. Но это если только подходящую!
Обратите внимание: ресурс работоспособности ступичного подшипника уменьшается прямо пропорционально по отношению к разнице расстояния между смещенным местом монтажа и родным положением основания под диск.
Где купить хорошие проставки?
Согласитесь, проставки, это автомобильный аксессуар, с приобретением которого, могут возникнуть трудности. Такое изделие можно даже не найти на знатном авторынке, что же тогда делать? Как и в большинстве других жизненных ситуаций, поможет интернет! Практика доказывает – если вы живете вдали от мегаполиса, большинство продукции заказываются продавцом через интернет. Таким образом, вам приходится не только оплатить стоимость покупки, но и еще рассчитаться с продавцом за его труд. Многим, например, проще самому этот труд выполнить, но сэкономить.
Отрицать не стану, все зависит от спроса на товар, а тут вы сами понимаете, аншлага как такового нет. Цена, которая стартует от тысячи рублей (25 мм) и неосведомленность о подобном аксессуаре у отечественных водителей – две главные причины этому. Но как бы там ни было, выход есть, однако найти его не так уж просто. Сервисов, реализующих проставки вышеуказанных брендов в России не так уж и много.
Но я не поленился и раздобыл для вас, один из них – www.prostavka.ru . Отличный интернет-магазин, который сотрудничает с лучшими производителями проставок в Европе. Здесь можно подобрать и проставки для дисков ВАЗ, в общем позиций в каталоге уйма. Кстати, есть та и варианты для литых дисков.
Ну вот и все, теперь мой долг перед вами выполнен! Ведь вы не только узнали, что из себя представляют автомобильные проставки для увеличения вылета диска и информацию о том, как они монтируются. Вы еще вдобавок получили информацию о том, где их можно купить, причем даже не выходя из дома. Надеюсь, потратив свое время на все разъяснения, я значительно сэкономил ваше! До новых встреч!
Как установить проставку на ступицу машины
В процессе управления любым транспортным средством огромная по значимости роль отводится подвеске и ходовой части. От их работы будет зависеть безопасность и комфорт во время движения автомобиля. Чтобы повысить качество и надежность работы узлов, на отрезке от колесного диска до его ступицы производители ставят металлические тарелки, которые принято называть проставками.
Читать еще: Плохо чистят щетки стеклоочистителя что делать?
Для чего нужны проставки
Прежде всего, проставки на ступицу необходимы в тех случаях, если колесные диски не имеют необходимой величины вылета. Автомобилисты любят приобретать броские модные колесные диски на свое авто, однако при установке их ждет разочарование. Если по показателям ширины и диаметра может допускаться незначительное отклонение, то величина вылета должна максимально совпадать с предусмотренным заводским значением.
Чтобы иметь возможность поставить те диски, которые кажутся наиболее подходящими по дизайну, без колесных проставок никак не обойтись. Значение вылета после установки обязательно должно быть больше рекомендуемого. В результате вылет колесного диска должен быть снижен до заводских значений. Именно при соблюдении этого критерия можно рассчитывать на безопасную езду и сведение нагрузки на элементы подвески к допустимым параметрам. Ну и, наконец, многие автолюбители попросту используются ступичные проставки в качестве лишнего элемента тюнинга.
Нередко возникает ситуация, когда самые красивые диски могут иметь не только чрезмерный вылет, но и завышенное расстояние между крепежными шпильками. Без проставок снова не обойтись — их сначала устанавливают на ступицу, а уже к ним непосредственно фиксируют болтами, входящими в комплектацию, колесные диски.
Тюнинг транспортного средства зачастую сложно представить себе без придания ему спортивного, а то и агрессивного внешнего вида. Более широкие диски при помощи проставок, в сочетании с колесными арками и обвесами существенно преображают внешний облик машины. Точно таким же образом действуют, когда хотят увеличить колею автомобиля для улучшения его проходимости.
Виды проставок
В зависимости от целей, преследуемых автолюбителем, проставки для дисков ступичные могут быть разных типов. Выделяют следующие разновидности по принципу устройства конструкции:
- Оснащенные сквозными отверстиями для шпилек. Стандартные ступичные болты, при этом, придется заменить более длинными.
- Оснащенные отверстиями для ступичных болтов и для крепления диска. Сначала проставка монтируется на снятую ступицу, а затем все вместе закручивается на диск.
Другая классификация связана с толщиной самого металлического блина. Каждая из разновидностей, так или иначе, предназначается для крепления колесных дисков с отрицательным показателем вылета:
- тонкие проставки (от 3 до 10 мм. толщины. Научным языком они именуются «проставки на ступицу малой толщины»);
- средние с толщиной в диапазоне 10-20 мм.;
- толстые, 20-30 мм., соответственно;
- особо толстые, ширина которых достигает 30-40 мм.
Небольшие габаритные размеры тонких проставок позволяют монтировать их просто на штатные шпильки, длины которых должно хватить. Последние 2 из приведенных разновидностей незаменимы при тюнинге колесных арок навесного типа (для обычных авто и внедорожников). С точки зрения законов физики и механики, проставки средней и большой толщины для ступиц необходимы исключительно в тех случаях, если зафиксировано значение вылета больше, чем предусмотренное заводом-изготовителем. Ширина модифицирующего блина в такой ситуации — это разница в миллиметрах между вылетом фактическим и необходимым.
Проставки с толщиной свыше 25 мм имеют 2 собственные конструктивные особенности. Во-первых, могут применяться болты, которые фиксируют этот узел на колесной ступице. Сам диск будет привинчиваться к шайбе при помощи автомобильных стандартных болтов. Что касается другого случая, то речь идет о проставках с вмонтированными шпильками. Изделие, предназначенное для корректировки вылета, монтируется через шпильки и зажимается гайками прямо на ступице. На шпильки проставки навешивается колесо и затягивается гайками. Стандартной длины шпилек в этом случае будет достаточно.
Кроме параметра толщины, при выборе проставок под заднюю ступицу важно обращать внимание на качество их изготовления. Даже незначительные погрешности в районе крепежных отверстий или неоднородность применяемого сплава чреваты биением колеса. Буквально за считанные дни это может полностью разрушить подвеску автомобиля. Критические нагрузки возрастают при экстремальных условиях эксплуатации, а это напрямую влияет на жизнь и здоровье многих участников движения.
Качество проставок, изготовленных в заводских условиях, традиционно выше. При покупке можно обращать внимание на изделия таких брендов, как Hofmann, Shiessler, BIMECC, H&R Trac+ и ряд других. Прокатные заготовки всегда более надежны и безопасны. В отличие от них, литые изделия в случае непрофессионального литья могут содержать множество пустот. В конечно счете, это негативно скажется на эксплуатационных характеристиках проставки и разбалансировке колеса.
Малоизвестные производители нередко используют для производства технологию порошкового прессования. В результате появляется на свет изделие, не рассчитанное на высокие нагрузки. Самодельные проставки обязательно балансируются на специальных стендах. Не допускается самовольное уменьшение числа крепежных элементов между проставкой, ступицей и колесным диском.
При дальнейшей эксплуатации транспортного средства необходимо контролировать момент затяжки. Согласно рекомендациям специалистов, через 50-100 километров нужно не полениться и дотянуть крепления. Если принято решение заменить заводские диски более фирменными либо провести другой тюнинг автомобиля, не стоит экономить, приобретая проставки для ступичного узла сомнительного качества и производителей.
Читать еще: Как можно тонировать машину?
От этого, а также безопасности монтажных работ, будет во многом зависеть жизнь и здоровье автолюбителя. Если вставки производятся в кустарных условиях, то необходимо следить за нагрузкой в ходе дальнейшей эксплуатации. Она не должна приводить к ускоренному износу других элементов подвески.
Как сделать проставки на диски своими руками?
Однажды что-то клинануло у меня в голове, и я решил уменьшить ЕТ стандартных дисков с 58 мм до 38 мм с целью сделать по ширине заднюю колею такой же как передняя.
Замеры рулеткой показали: ширину колеи сзади 1400 мм, спереди 1438 мм (по мануалу 1430), поэтому ширина проставок должна быть 38/2
20 мм. Нагрузка на каждый подшипник полуоси при этом возрастает приблизительно на 10-12 кГ (желающие могут проверить).
Покупных проставок я не нашел. Хотя УАЗоводы говорили, что существуют проставки, которые привинчиваются к полуоси на штатных шпильках, а колесо – к проставке на свои шпильки. Но такая система меня очень насторожила: во-первых под колесом не видно состояние гаек, которыми прикручена проставка, во-вторых, чтобы снять тормозной барабан, надо открутить 10 гаек, а не 5.
Поэтому было решено делать самодельные проставки.
Взяты два старых тормозных барабана и на токарном станке отрезаны две посадочные плоскости толщиной по 10 мм каждая (далее по тексту “шайба”). Если нет доступа к токарному станку, то шайбы можно отсверлить от барабана и обработать напильником или на наждаке (но круг быстро “засаливается”). Шайбы получаются легкими, поэтому за нарушение балансировки можно не волноваться! На каждое колесо нужно две шайбы.

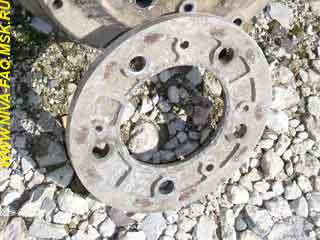

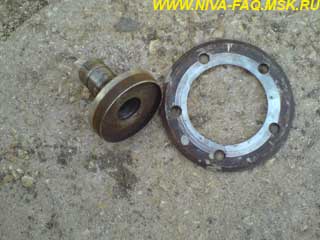

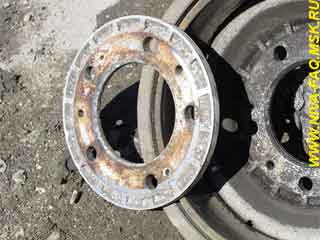

Вид шайбы с лицевой стороны (относительно барабана) и с тыльной стороны:

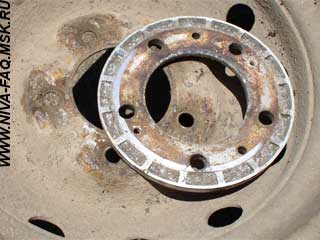

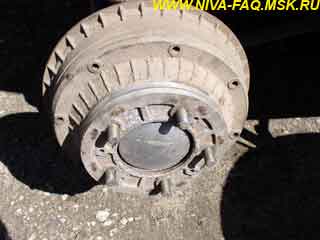

Вид пятна контакта штампованного диска относительно шайбы:
Теперь нужно изготовить более длинные шпильки.
Сначала о родной шпильке. Шпилька представляет из себя стержень с шляпкой и двумя посадочными шейками:
– Ø=14 мм под полуось (с накаткой) и под барабан (без накатки);
– Ø=12 мм (точнее М12х1.25) под колесную гайку.
Было решено удлинять первую шейку Ø=14 мм, т. к. на ней должны были сидеть барабан и два остатка от барабана – шайбы.
Пытался токарить из прутка и из арматуры – сталь не та – ощущения чисто субъективные при обработке и нарезке резьбы. Забил на эту идею, потратив у станка в общей сложности часов пять (два комплекта по 10 штук).
Купил колесные гайки от ГАЗ-24 (М14х1.5 против штатных М12х1.25) и болты для крепления бампера Нивы к кузову, те, которые длинной 70 мм (есть еще 80 мм). На мое счастье резьба болта оказалась такой же как и гайки – М14х1.5. Болты заводские из какой то специальной “болтовой” стали типа “БД”. Не тянутся, не заминаются (в отличие от самодельных шпилек), и резьба начинается там, где надо, только длинноваты чуть-чуть, пришлось 5 витков отпилить. Ну и часть головки болта надо спилить аналогично родной шпильке.
Попытался сделать накатку на токарном станке – глушняк. Можно, конечно, попытаться сделать зубилом, но мне в лом даже пробовать (десять шпилек это не одна шпилька).

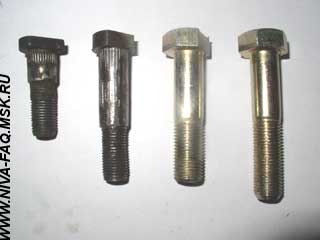

На рисунке показаны варианты шпилек (слева направо):
1. родная;
2. самодельная с удлиненной на 20 мм шейкой;
3. готовая из болта;
4. болт в оригинале:

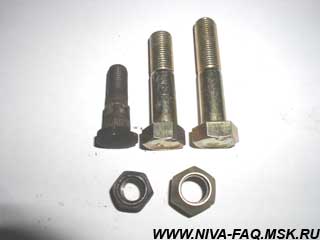

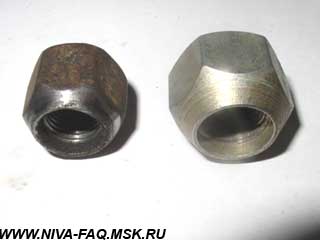

Гайки (родная и волговская) и комплект:

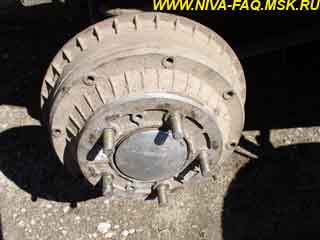

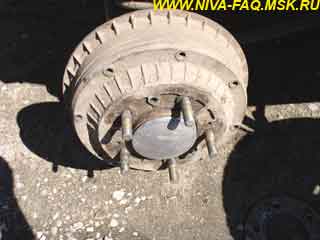

Собрал одно колесо без накаток. Болты прихвачены электросваркой к полуоси.

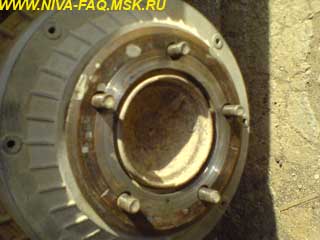

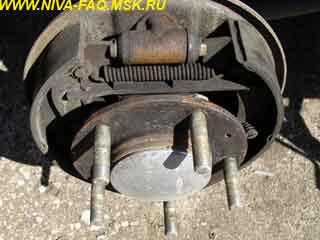

Вставляем болты и обвариваем (я обварил с трех граней):

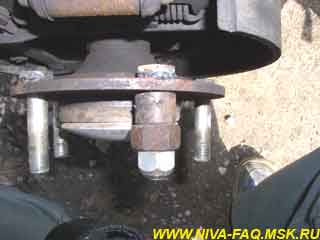

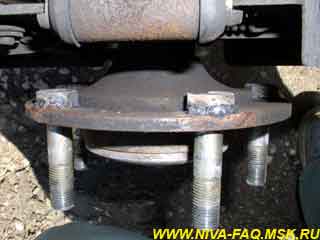

Для удобства обваривания шпильку необходимо закрепить (прижать к полуоси):
Возможно, не помешает “склеить” две шайбы по 10 мм в одну 20-ти миллиметровую проставку с помощью “холодной” сварки или склепать (мне первое больше нравится). Или, вообще, склеить две шайбы и барабан в одну конструкцию… Но это все дело желания и техники, я не стал делать.

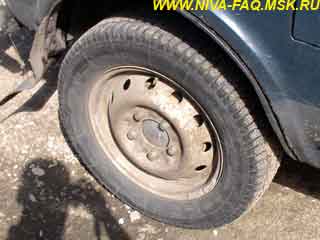

Надеваем колесо и прикручиваем:

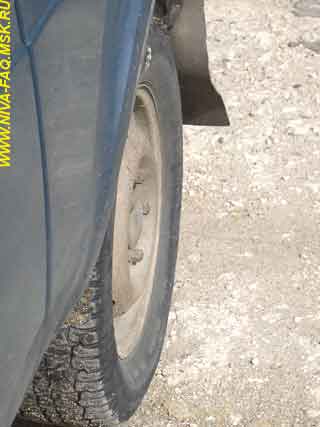

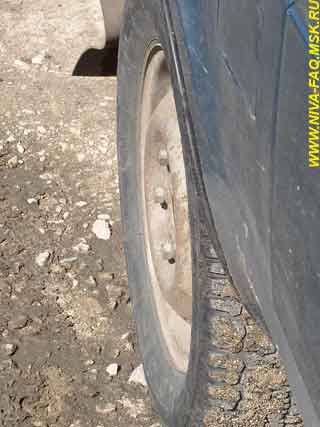

Сравниваем результат без проставок (слева) и с проставками:
Наслаждаемся работой и получаем полное моральное удовлетворение…
Бюджет операции:
10 гаек по 7 руб. = 70 руб.
10 болтов по 19 руб. = 190 руб.
Итого: 260 руб., не считая электродов, времени и бензина, потраченного в ходе поиска отработанных тормозных барабанов :о))))
Плюсы операции:
Машина лучше держится на трамвайных рельсах, теоретически (подчеркиваю теоретически) машину должно меньше “кидать” на жиже, красивее (ИМХО), Кама Флейм не цепляет за подкрылки при вывешивании.
Минусы:
Теряется устойчивость опрокидывания на крутых поворотах на сухом асфальте (хотя с 2001 г. на Нивы стали ставить удлиненные мосты на 30 мм и ничего – ездят люди. )
Дополнение Геннадия aka G8 к вопросу прочности самодельных шпилек:
Ботва со шпильками в том, что на родных шпильках резьба катаная, а на самодельных резанная. Катаная резьба всегда много прочнее, даже при одинаковом металле. Вот на тех болтах, что ты купил резьба тоже катаная.
Дополнение от 27.09.09, автор Игорёк.
Поскольку задних барабанов не было (вернее когда он был, я ещё не знал что его можно так использовать), я решил изготовить проставку из передней ступицы:
Проставка на колесе:
Толщина проставки 7 мм. Токарю было лень стачивать буртик, что б потом вырезать проставку, поэтому внутренний диаметр 100 мм как и на диске (диски от Соболя).
