Как проверить дизельные форсунки

Как проверить дизельные форсунки

Форсунка дизеля – один из основных составляющих системы питания двигателя, которая напрямую подает топливо в камеру сгорания для получения воздушно-топливной смеси. Эта деталь наиболее сильно подвергается износу и требует периодического обслуживания. От качества ее работы зависит полнота сгорания топлива в цилиндре, запуск, динамика и экономичность мотора, а также токсичность выхлопных газов. Некоторые водители пренебрегают регламентными работами, в результате чего форсунки выходят из строя, требуя ремонта или замены.

Назначение и принцип работы дизельных форсунок

Основная задача форсунки в дизельном двигателе – это распыление топлива при обеспечении герметичности камеры сгорания. Работа систем питания с механическим управлением форсунками происходит в следующем порядке:

  1. Из топливного бака подается горючее к насосу высокого давления.
  2. Насос в необходимой последовательности распределяет и нагнетает топливо в магистрали, ведущие к форсункам.
  3. В форсунке топливо давит на штуцер, а от него расходится по топливным каналам к распылителю, который закрыт иглой с пружиной.
  4. Под воздействием давления игла открывается, и после впрыска закрывается.

В зависимости от способа управления процессом впрыска, дизельные форсунки помимо механических делятся на следующие типы:

  1. Электрогидравлические, характеризуется наличием в конструкции электромагнитного клапана, камеры управления, впускного и сливного дросселя. Принцип их работы основывается на применении давления топлива как во время впрыска, так и при прекращении, с участием электронного клапана, который открывает сливной дроссель по команде с ЭБУ.
  2. Пьезоэлектрические. Отличаются высокой быстротой срабатывания и возможностью многократного впрыска за один цикл. Это осуществляется при помощи пьезоэлемента, воздействующего на корпус толкателя, который открывает переключающий клапан для поступления топлива в магистраль.

Признаки неисправности дизельных форсунок

Неисправности форсунок в дизельном двигателе имеют следующие характерные признаки:

1. При неравномерном распылении (форсунка «льет»):

  • Потеря мощности мотора и наличие сизого дыма из выхлопной трубы;
  • Сильный стук, напоминающий стук шатуна;
  • Неравномерная работа силового агрегата, вызванная нарушением работы отдельных цилиндров.

2. При падении рабочего давления впрыска (по причине усталости пружин или износа дистанционных регулировочных шайб):

  • Наличие сизого или черного дыма из выхлопной;
  • Жесткая работа двигателя.

3. Отсутствие герметичности корпуса форсунки, что проявляется в течи топлива из соединений корпуса.

Проверка дизельных форсунок

При наличии признаков неисправности форсунок, производят их проверку. Проведение процедуры может быть осуществлено как в гаражных условиях, так и на СТО при помощи диагностического стенда. Второй способ наиболее оптимальный, но имеет недостатки в виде высокой стоимости услуг и значительной удаленности сервиса. Существуют следующие способы проверки исправности форсунок:

1. На заведенном дизеле ставят такие обороты, когда сбои его работы слышны особо отчетливо. Форсунки последовательно отключают от магистрали высокого давления, ослабляя накидную гайку крепления на соответствующем штуцере насоса. При отсоединении неисправной форсунки характер работы двигателя не поменяется.

2. Проверка максиметром который выполнен в виде специальной форсунки, имеющей тарировочную шкалу для установки необходимого давления впрыска дизтоплива. Прибор представляет собой контрольный образец, при помощи которого анализируется эффективность распыла и соответствие фактического давления с требуемым в момент впрыска.

3. Проверка при помощи контрольного образца рабочей форсунки, которую сравнивают с остальными. Для этого на топливную аппаратуру устанавливают тройник, при помощи которого одновременно устанавливают рабочую и тестируемую форсунку. Ослабляют затяжки гаек на остальных трубопроводах, ведущих от насоса высокого давления к нетестируемым форсункам, перекрыв подачу топлива. На декомпрессионном механизме ставят максимальную подачу топлива и начинают вращение коленвала мотора. При неисправности форсунка покажет отличия от эталона по моменту начала и качеству впрыска.

Ремонт дизельных форсунок

Загрязнение каналов внутри форсунки, по которым проходит топливо, способствует ухудшению распыления топлива и нарушению образования воздушно-топливной смеси. Максимально равномерную пульверизацию нарушают смолы, содержащиеся в соляре. Проблему нарушения подачи топлива форсунками помогает устранить промывка. Данная процедура обеспечивает удаление загрязнений внутри топливных каналов. Для ее осуществления применяются следующие способы:

1. Чистка при помощи ультразвука. Эффективный способ удаления грязи, который проводится на специальном оборудовании. Снятые форсунки помещают в специальную жидкость и воздействуют ультразвуковыми колебаниями, при которых грязь в сопле разрушается в течение короткого времени.

2. Промывка топливом, содержащим специальные присадки. Наиболее популярен среди автолюбителей, так как не требует применения дорогого оборудования. Представляет собой добавление присадки в топливо, которое при прохождении через форсунку будет растворять отложения. Эффективность метода не доказана.

Читать еще:  Что такое задушенный двигатель

3. Промывка на стенде при помощи специальных жидкостей. Очищение происходит при высоком давлении за счет циркуляции. Способ отличается надежностью и высокой эффективностью.

4. Ручная промывка, при которой имитируется работа форсунки. Достаточно эффективный и недорогой способ, не требующий применения специального оборудования. Для его проведения форсунки демонтируют вместе с рейкой и фиксируют над емкостью. Подача очищающей жидкости производится по прозрачной силиконовой трубке. Дозатор форсунки активируют электрическим током, подведенным по проводам от аккумулятора. Полная очистка происходит после 5-10 мин. распыления жидкости. Сам процесс состоит из следующих этапов:

  • С форсунки снимают фильтры и резиновые уплотнители, чтобы под воздействием жидкости они не вышли из строя;
  • Организуют герметичное соединение баллона с жидкостью и форсунок через силиконовую трубку;
  • Подводят электропитание от аккумулятора с помощью пары проводов;
  • К разрыву одного провода подводят кнопку для размыкания цепи, второй провод оставляют целым;
  • При нажатии кнопки происходит впрыск, который продолжается до момента равномерного распыления струй жидкости.

Достаточно часто некачественный впрыск происходит по причине засорения или износа сопел форсунки, что достаточно хорошо видно в процессе диагностики неисправностей. Для устранения поломки корпус детали разбирают и тщательно промывают в керосине, наружный нагар удаляют деревянным скребком, а отверстия прочищают мягкой стальной проволокой, диаметр которой меньше отверстия сопла. При увеличении размера сопла более чем на 10 %, или разнице в диаметре отверстий на 5%, распылитель заменяют на новый.

Иногда форсунка может давать течь, которую возможно устранить притиркой иглы к седлу. Течь может возникать и при нарушении уплотнения в торце иглы (уплотняющем конусе). Притирка производится разведенной в керосине пастой ГОИ, при которой избегают ее попадания в зазор между направляющей и самой иглой. После притирки все делали промывают в керосине или чистом дизтопливе, продувают сжатым воздухом, и после сборки снова тестируют на герметичность.

Что бы ваши форсунки служили долго, используйте фильтр дизельного топлива тонкой очистки.

Замена дизельных форсунок

Замена дизельных форсунок производится при полном выходе из строя детали. Процедура, выполненная работниками СТО, достаточно дорогостоящая, но ее можно проделать самостоятельно. Для этого потребуются следующие инструменты:

  1. Динамометрический ключ с удлинителем.
  2. Специальная головка под форсунки.
  3. Рожковый ключ на 17.
  4. Пинцет.

Процедура замены осуществляется в следующем порядке:

  1. Отвинчивание гаек с трубок высокого давления.
  2. Выкручивание самих форсунок (иногда происходит сложно из-за прикипания резьбы).
  3. Демонтаж пинцетом термоизоляционных шайб или их остатков (повторно старые шайбы устанавливать нельзя).
  4. Установка новых термоизоляционных шайб и новых форсунок, которые ввинчивают с необходимым усилием при помощи динамометрического ключа.
  5. Сборка топливной системы в обратном порядке.

Неисправности турбины: симптомы и признаки

Автомобильный турбокомпрессор, несмотря на заявленный производителями 10‐летний ресурс, служит всего 7–8 лет. В жёстких, экстремальных условиях он даёт сбой ещё раньше. Владельцам приходится внепланово устранять неисправности турбины. Чтобы быстро определять их, внимание переключается на основные симптомы или нехарактерное поведение машины.

Воздушный турбокомпрессор в сборе

Что проверить в первую очередь

Обычно сразу падает тяга, снижается мощность движка. А при разгоне из глушителя идёт дым нехарактерного цвета. Он бывает чёрным, синим, белым. Часто увеличивается расход горючего, иногда — масла. ДВС при работе свистит, скрипит или шумит ещё каким‐нибудь неестественным способом. Всё это признаки умирающей турбины, а причин то всего три.

Все дело в давлении

Питающие шланги пережимаются или обрываются. В результате начинается утечка, давление падает. То же самое происходит из‐за неправильного подключения трубок системы к турбине.

Если усиленный силовой агрегат поработает больше пяти минут без смазки, это нанесёт ему непоправимый вред. Износ маслосъёмных колец и колпачков, задиры цилиндров, разрушение гильз — малое, что ожидается.

Загрязнение масла

Такое происходит из‐за несвоевременного обновления автола или фильтра. Это же случается, если внутрь картера попадает вода, солярка. Нельзя заправлять автомобиль с форсированным двигателем составами низкого качества, так как примеси разрушают радиальные подшипники турбонаддува.

Одновременно с этим, лубрикант не должен чрезмерно густеть. Иначе он повредит, так как даст большой осадок, а это снизит герметичность турбины в целом.

Воздушный турбокомпрессор в разрезе

Попадание постороннего предмета

Если внутрь турбины залетит какой‐нибудь твёрдый предмет, то он легко поломает компрессорное кольцо. Мгновенное падение давления со всеми вытекающими последствиями неминуемо. Также в зоне риска — ротор, колесо, лопатки. Обычно при попадании посторонней вещи заменяют фильтр, проверяют герметичность впускного тракта, ставят новый вал.

Читать еще:  Датчик температуры двигателя bmw e90

Также механизм изнашивается со временем. 100–150 тыс. километров пробега — обычный его ресурс. После этого деталь нуждается в замене, ведь появляются трещины, накапливаются отложения.

Последствия неисправной турбины

Езда на машине со сломанной турбиной вызывает множество проблем. Увеличивается расход топлива, оно смешивается с автолом, попадает в выхлопную систему. Это повреждает катализатор, клапаны или сажевый фильтр.

Жор масла, возможный выход из строя форсунок — ещё одни последствия поломки механизма. В данном случае причины, это изношенные втулки или вал. Поэтому ездить на автомобиле с неисправным компрессором нельзя — иначе смерть мотора не за горами.

Как предотвратить поломку

Разборка воздушного турбокомпрессора

Продлить срок службы турбины можно, следуя рекомендациям:

  • заменять грязный воздушный фильтр;
  • держать силовую установку чистой;
  • заправляться оригинальными, качественными ГСМ;
  • периодически контролировать температуру масла, антифриза;
  • регулярно обновлять смазку в системе — каждые 7–8 тыс. км пробега машины;
  • сразу не заглушать после длительных поездок мотор, оставляя работать его на холостых оборотах 3–4 минуты;
  • обязательно проводить плановые диагностики.

Перед выездом дизельный турбомотор надо прогревать, давая поработать на холостых оборотах 10–20 минут. Прогрев обеспечит лучшее смазывание трущимся деталям, предохранит их от преждевременного износа.

Турбокомпрессор только с виду кажется конструктивно простым. На самом деле для устранения неполадок, следует располагать соответствующей информацией. В частности — знать модель агрегата наддува, номер силовой установки, код производителя. А под рукой должен быть ремкомплект оригинального производства. Только это обеспечит грамотный ремонт.

Признаки неисправности форсунок дизельного двигателя Оставить комментарий

Современный дизель – это высокоточная система подачи и впрыска топлива. Однако, современный дизель не самый надежный агрегат. Во многом надежность дизеля не связана с конструктивностью самой системы, а больше зависит от качества применяемого в автомобиле топлива. А так как в России дизельное топливо не самого хорошего качества, то в дизельной системе часто происходят поломки. Из-за некачественного топлива владельцам дизельных машин чаще всего приходится обращаться в СТО для ремонта форсунок. В отличие от бензиновых форсунок, которые чаще всего меняются полностью и не ремонтируются, дизельные форсунки можно попытаться отремонтировать. Для того, чтобы понять нужен ли ремонт форсунок, попробуем разобраться немного в теории.

Признаки неисправности форсунок дизельного двигателя

Чаще всего неисправность дизельных форсунок очень быстро обнаруживается водителем. Но если у владельца дизельного авто не было опыта владения подобным автомобилем, то он может сразу и не распознать поломку. Первым делом следует обратить внимание на работу двигателя. На первых этапах никаких признаков поломки не проявляется. Автомобиль начинает наоборот ехать чуть лучше, чем обычно. Да, я сейчас не оговорился. Все именно так. Дело в том, что из-за неисправных форсунок внутрь камеры сгорания может поступать больше топлива, чем требуется. Из-за богатой смеси машина начинает ехать лучше.

Если упустить этот момент, то плавная езда постепенно перерастет в более крупную поломку. Через некоторое время Вы начнете замечать, что автомобиль стал поддымливать при запуске, а холостой ход стал не стабильным, а обороты начали плавать.

На самых запущенных стадиях расход топлива увеличивается в разы, а автомобиль начинает дымить уже при езде или резком нажатии на педаль газа. Постепенно, когда форсунка переливает топливо, оно начнет попадать через кольца в масло. Из-за этого уровень моторного масла может увеличиться, а его свойства ухудшатся. А это уже может привести к серьезному ремонту.

Почему форсунки на дизельном двигателе выходят из строя?

Форсунки на дизельном моторе выходят быстрее, чем на бензиновом моторе. Это обусловлено тем, что у этих моторов разный принцип работы. Но в обоих случаях виной всему является некачественное топливо или несвоевременная замена фильтра очистки топлива. Если обслуживать машину вовремя, то форсунки должны отработать без замены и ремонта не менее 150 000 км. Если же использовать еще и качественное топливо, то заводские форсунки должны ездить 200-300 тыс. км.

Но, как правило, топливо используется не самое качественное, а фильтра меняются редко. Поэтому форсунки в современных дизелях едва ли выхаживают 150 тыс. км. После чего загрязняются и начинают дозировать топливо неправильно. Чтобы это исправить, придется как минимум произвести их механическую очистку от отложений и грязи. Данную процедуру лучше не откладывать в долгий ящик, а работу доверить людям, разбирающимся в этом.

Читать еще:  Что такое тип двигателя lpg

Поэтому заливайте качественное топливо, делайте вовремя ТО и будем Вам счастью! На этом все! Ни гвоздя, ни жезла и до новых встреч на нашем сайте!

Александр

Помогаю разобраться с автомобилями и не только. Пишу просто о сложном из автомобильного мира. Заглядывайте на наш сайт почаще!

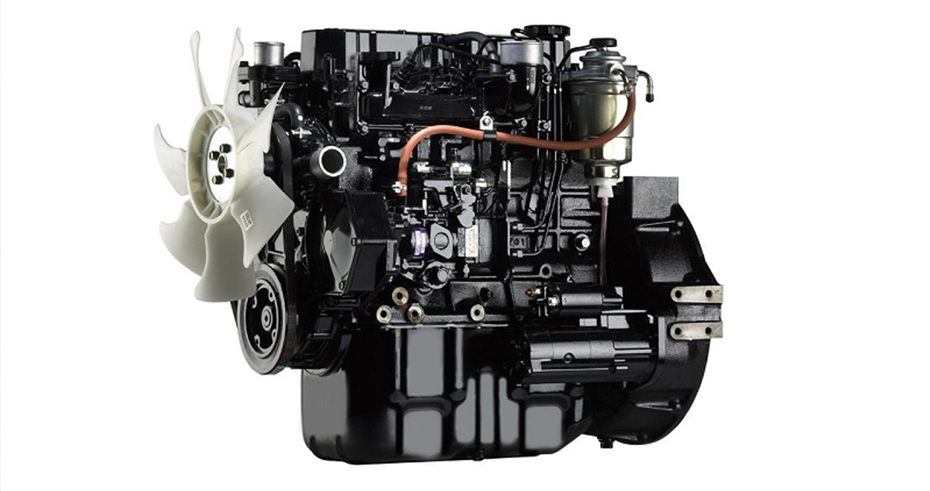

Признаки износа дизельного двигателя погрузчика — диагностика.

Признаки износа дизельного двигателя погрузчика — диагностика.

Согласно данным, заявленным и указанным производителем в техпаспорте, рабочий ресурс дизельных двигателей погрузчиков вилочного типа составляет порядка 15000 моточасов. Для того, чтобы ДВС спецтехники бесперебойно и максимально долго отработал свой эксплуатационный срок, не выходя из строя раньше положенного, следует своевременно обращать внимание на следующие признаки появления возможных неисправностей в его функционировании.

Повышенный уровень шума

Наличие басоватого «тракторного» размеренного рокота – наиболее очевидный и характерный признак нормальной работы дизельного вилочного погрузчика. Такой звук создается в процессе работы топливных агрегатов, основой которых является топливный насос двигателя. Любые возможные отклонения в привычном звуке должны незамедлительно быть отмечены водителем, управляющим спецтехникой, поскольку они могут говорить о вероятном появлении различного рода неисправностей.

Выявление, а также последующее устранение каких-либо сбоев в работе вилочного погрузчика осуществляется подготовленными мастерами в специализированном сервисном центре.

Большое количество дыма при работе дизельного двигателя

Еще один распространенный тревожный симптом, появление которого обязывает оператора погрузчика обратиться в сервис – это наличие повышенного задымления при работе двигателя. В этом случае для выявления неисправности и определения ее характера мастером техцентра применяется специализированное оптическое оборудование.

Причинами, по которым возникает задымление, являются:

  • неправильное регулирование элементов топливной системы;
  • низкий уровень качества применяемого горючего;
  • сбой, чрезмерный износ, либо залегание поршневых колец и т.д.

Проверка ресурса дизельного двигателя погрузчика

Определить общее состояние дизельного двигателя вилочного погрузчика возможно путем «перегазовки». Для начала водитель, с целью предварительного прогрева, запускает мотор, затем совершает 2-3 нажатия на педаль акселератора и, дождавшись холостых оборотов, отпускает ее. Отметим, что при наличии у погрузчика старого двигателя, наличие незначительного количества дыма и сажи можно считать нормальным.

В случае появления густого черного дыма, речь может идти об использовании некачественного топлива, либо о неисправностях в работе элементов и узлов топливной системы. Если же цвет дыма сизый – имеется высокий процент вероятности того, что двигатель расходует чрезмерные объемы технического масла.

Слабое распыление дизтоплива форсунками

Распыление дизельного топлива форсунками в цилиндры осуществляется под очень высоким давлением. В этом случае, даже незначительный сбой в работе форсунок может вызвать неисправности в работе всего двигателя. Дело в том, что при снижении уровня давления, при впрыске требуемого объема топлива, образуются ее излишки, которые через клапаны уходят в сливную магистраль. Эта особенность, в конечном итоге, и способствует уменьшению давления во всей системе.

Проблемы с запуском двигателя

Проблемы с запуском двигателя при заряженной батарее, исправных свечах и нормальной температуре на улице также являются поводом пройти его срочную диагностику. Если при ручной прокрутке коленвала ощущается значительное сопротивление – без помощи мастеров Техцентра не обойтись.

Дизелинг

Образование вспышек в цилиндрах двигателя после прекращения подачи солярки в течение 2-3 секунд, а также интенсивное поглощение им технического масла – еще один повод незамедлительно проверить корректность работы силовой установки.

Главными причинами такого явления может быть:

  • неисправности клапанов форсунок;
  • повышенная закоксованность поршней и головок блока цилиндров;
  • уменьшение компрессии и др.

В любом случае, вне зависимости от тех или иных обстоятельств – весомый повод направить погрузчик на диагностику и, возможно, последующий ремонт с целью предотвращения полного выхода из строя всей силовой установки.

Если вам срочно необходима выездная диагностика, а также ремонт вилочного погрузчика – звоните в офис Технического центра ООО «СОЮЗ» по номеру 8 (831) 280-81-86.
