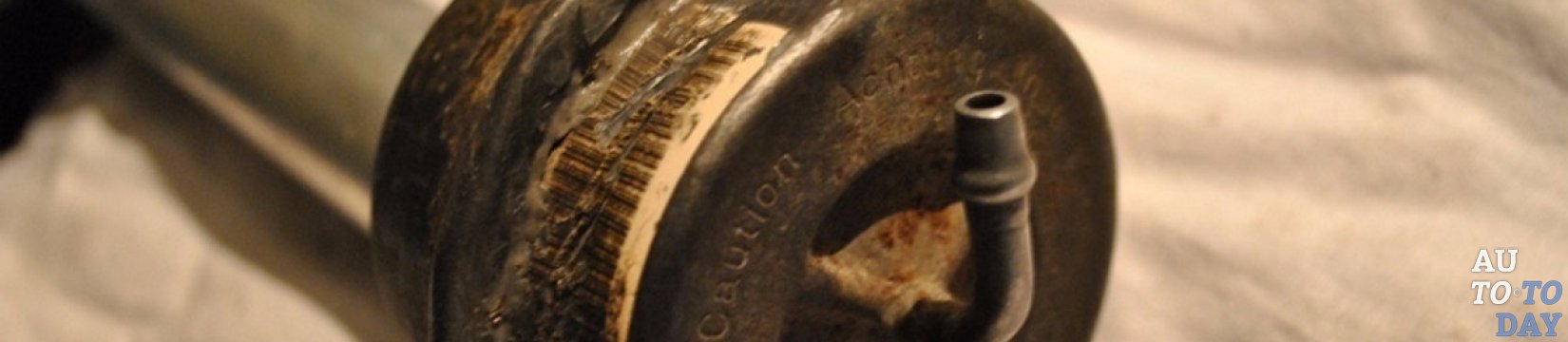

С целью повышения мощности автомобильного двигателя некоторые водители прибегают к установке турбины (или, как ее еще называют, «турбокомпрессора»). В этом плане, наиболее эффективными считаются турбины высокого давления, конструкция которых отличается от обычных устройств наличием клапана, устраняющим избыточное давление на высоких оборотах. Этот клапан может иметь разные названия: «актуатор», «вестгейт» или «вакуумный регулятор», но все они обозначают деталь, отвечающую за защиту турбины от перегрузок в процессе ее работы на высоких оборотах.

  • 1. Как работает «защитник» турбины?
  • 2. Причины поломки и замена актуатора турбины
  • 3. Как настроить актуатор турбины?

—>Однако, как и все детали, актуатор иногда выходит из строя, из-за чего его приходится менять. Штатные детали настраиваются производителем, а вот сменные запчасти приходится регулировать в самостоятельном порядке. Многие специалисты советуют доверить вопрос настройки вестгейта опытным мастерам, у которых есть для этого все необходимое оборудование, но, в крайнем случае, можно попробовать обойтись и собственными силами; а о том, как это сделать, Вы узнаете из данной статьи. Но для начала разберемся с принципом работы и наиболее распространенными поломками актуатора.

1. Как работает «защитник» турбины?

Итак, мы уже выяснили, что актруатор турбины является специальным регулятором, ограждающим устройство от перегрузок и представляющим из себя клапан, который устанавливается в выпускном коллекторе непосредственно перед самой турбиной.

Читать далее  Что будет если погнет клапана на авто

Турбина

Принцип работы такого регулятора заключается в следующем: когда обороты силового агрегата, а соответственно, и давление отработанных газов, вместе с оборотами колеса турбины возрастают, открывается обходной клапан, через который газы проходят мимо турбинного колеса. Если рассматривать процесс более детально, то, перемещаясь через горячую часть турбокомпрессора, выхлопные газы активизируют движение крыльчатки и самого вала, на котором еще находится крыльчатка холодной части устройства турбины. Именно эта часть создает давление во впускном коллекторе, что обеспечивает подачу воздуха в камеру сгорания. Когда турбинное колесо достигает больших оборотов и давление выхлопных газов увеличивается, в игру вступает актуатор, открывающий обходной клапан и способствующий выходу отработанных газов мимо колеса турбины.

Достигнув высоких оборотов, турбонагнетатель просто не способен самостоятельно разогнаться в полную силу, и в этом ему помогает описанное устройство. При нажатии на педаль «газа» на турбине открывается вестгейт, сквозь который выходят выхлопные газы, позволяя большому количеству воздуху попасть в клапаны.

2. Причины поломки и замена актуатора турбины

Среди наиболее распространенных поломок актуаторов выделяют повреждения его электронных составляющих, неисправности электромотора и поломку зубьев шестерней привода. При наличии соответствующих запасных деталей ликвидировать появившуюся проблему не составит большого труда, особенно в условиях специализированных мастерских. Чтобы точно определить, с чем приходится иметь дело, выполняют тестирование турбокомпрессора, а для проведения процедуры необходимы специальные тестеры, использующиеся с целью проверки состояния контроллера. Конечно, в «домашних условиях» всего необходимого оборудования может и не оказаться, но это не мешает многим автовладельцам браться за ремонт без него.

В некоторых случаях, в ходе продолжительной эксплуатации транспортного средства, может понадобиться не только ремонт, но и полная замена вышедшего из строя актуатора. Как правило, причиной такой необходимости является поломка манжеты и маслосъемных колпачков, а следствием – снятие старого вестгейта и установка нового устройства.

Читать далее  Легендарный мотоцикл Урал — особенности модели

Актуатор

Процедура монтажа начинается с изъятия из корпуса старой манжеты, после чего обе поверхности обезжириваются, и, за счет клея-герметика, новая манжета наклеивается на корпус с двумя колпачками. Чтобы обеспечить вакуум и дополнительную смазку после застывания Литола, между колпачками набивается зазор. Мембрана сажается на клей и завальцовывается по кругу, а в завершение процесса производится настройка актуатора.

3. Как настроить актуатор турбины?

Внешним проявлением необходимости регулировки актуатора является характерное дребезжание в области турбины при глушении двигателя и в ситуациях перегазовок на сбросе. Появление дребезжания чаще всего обусловлено свободным ходом штока и исходит от калитки регулятора. Также о необходимости настройки будет свидетельствовать недостаточный наддув, конечно, при условии исправности всех остальных узлов и полной герметичности впуска.

Нужно отметить, что процедура самостоятельной регулировки актуатора всегда выполняется на собственный страх и риск, и ответственность за результат всегда лежит на самом автовладельце. Для увеличения давления наддува могут применяться несколько способов. Наиболее простой – это замена пружины устройства, так как более упругая деталь сможет увеличить давление, в то время как более мягкая, наоборот, снизит его.

Ремонт актуатора

Второй способ — затягивание либо расслабление конца вестгейта, что регулирует уровень открытия/закрытия заслонки. Расслабление конца удлинит тягу перепускного клапана, а затягивание – укоротит. Более короткая тяга будет способствовать плотному закрытию заслонки, что потребует большего давления и времени для ее открытия. За счет этого удается добиться быстрого раскручивания крыльчатки.

И еще один вариант действий, который помогает увеличить наддув – это установка соленоида (буст-контроллера), механизма, который изменяет реальный показатель давления. Он устанавливается перед актуатором и снижает давление, воздействующее на вестгейт. Буст-контроллер выпускает часть воздуха, обманывая таким образом актуатор.

Читать далее  Клапан двигателя. Назначение, устройство, конструкция

Обратите внимание! Подлезть к нужной регулирующей гайке можно, лишь сняв турбокомпрессор или из-под машины, протянув руку в район байпаса. Подтянув гайку, Вы укоротите шток, и калитка прикроется. Для выполнения этой задачи потребуется определенный инструментарий, а точнее, ключ на 10 и плоскогубцы с длинными «носами». Выполнять процедуру рекомендуется после предварительного снятия катализатора, что даст возможность дополнительного визуального контроля степени закрытия актуатора.

То есть, сначала нужно снять скобу со штока, затем отвернуть гайку на 10 (вполне возможно, что она будет болтаться), после чего с помощью плоскогубцев следует подтянуть регулировочную гайку (хотя на гайку деталь не очень похожа) против часовой стрелки до тех пор, пока калитка полностью не закроется (для проверки просто постучите по ней пальцем, она не должна вибрировать). Выполнив эти действия, подтяните гайку еще на 3-4 витка резьбы (каждый оборот – это примерно 0,315 Бар на мембране актуатора), а после осуществления настройки необходимо законтрить гайку на 10 и установить скобу обратно. В спокойном положении актуатор должен быть закрыт по максимуму.
