Вопрос к знатокам по устройству газонокосилки

Вопрос к знатокам по устройству газонокосилки.

Стала чудить газонокосилка.
Глохнет на пустом месте.

Ну это, походу автоматический регулятор газа перегревается и душит карб заслонкой. Остывает — работает.

Подразобрали карб «напосмотреть».

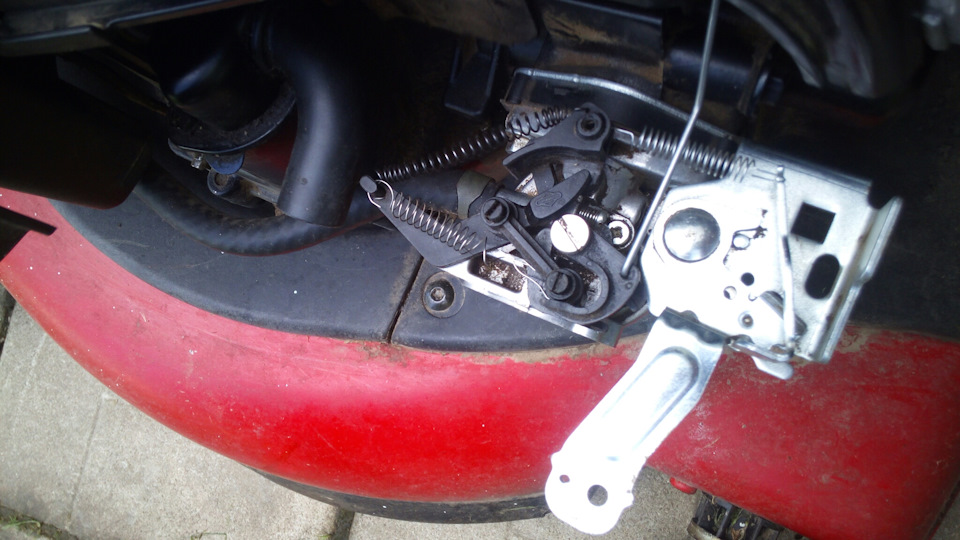

Такое ощущение, что протерялась запчасть.
Нет, не при разборке, при эксплуатации. 🙂
Без нее нет регулировки газа — орет на максималке, причем обороты гораздо выше, чем было до того.

Обшарил инет, нет картинки «как должно быть». 🙁

Подумали, прикинули, как оно «вообще работать должно». 🙂

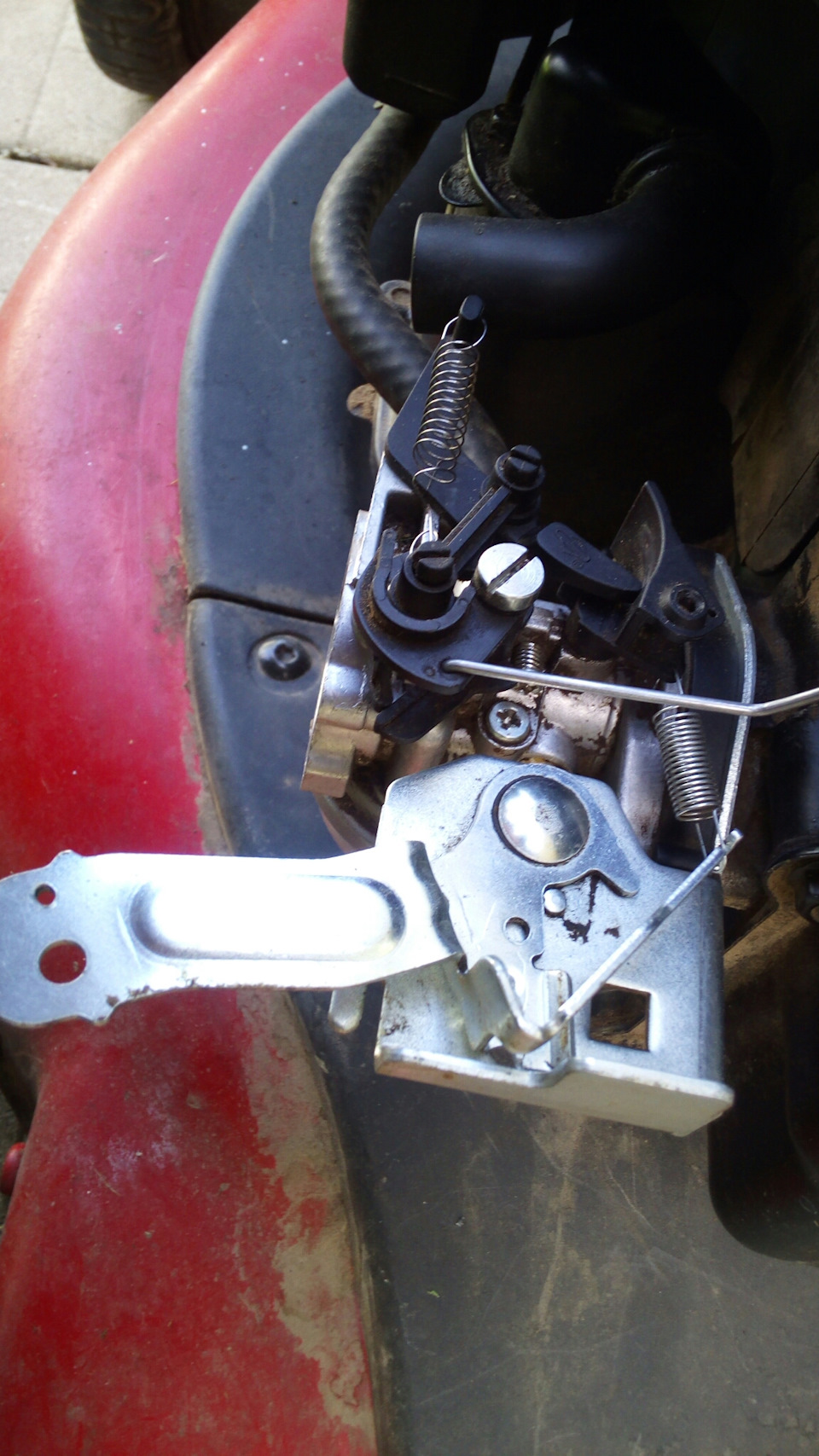

Воткнули пружинку, что нашли в закромах.
Работает, регулируется. Но максимум оборотов, все равно больше чем былю
Но это не страшно, просто «газ» на 60% ставим теперь.

Вопрос к знатокам.

А как, все же, оно должно быть? 🙂

Нашлась деталюшка. В траве валялась. Починили. 🙂

Комментарии 17

Большое спасибо. То, что надо!

Проволочную тягу (длинную, слева) протеряли. 🙂

В ютубе есть полная разборка этой модели.

А ссылкой не поделетесь? А то я с телефона не нашел. 🙁

На карбюратора должно быть три винта регулировки
Один отвечает за рабочие обороты, обычно обозначается (Н)
При вращении против часовой обороты уменьшаются

Нет там такого. Там только один винт-упор, ограничивает минимальные обороты.
Там все заслонками регулируется.

Вот и я так думаю. 🙂

У моей бензиновой B&S 600 series более простая регулировка — от центробежного регулятора в картете идёт тяга, которая напрямую связана с рычажком дросселя, с другой стороны этого рычажка прицеплена довольно мягкая пружинка.
Если фото всё-таки пригодится «для понимания процесса» — могу завтра сделать…

Спасибо. Похожих полно в инете. А вот именно такой… 🙁

Может еще найдется…

Спасибо. Похожих полно в инете. А вот именно такой… 🙁

такой не встречал. у нас все проще. увы

Kondratiy-32rus

во во. у меня также.

У меня электрическая, не могу подсказать, нажал кнопочки, щас посоветуют!

Двигатель в газонокосилке гудит, но вал не крутится, почему это может быть?

Такое возможно в двух случаях, или поломка двигателя или заклинило вал, это если косилка электрическая. В электродвигателе могут запасть щётки или замкнуть обмотка, а также в случае износа подшипников перекосить и заклинить вал.В случае если косилка бензо,тогда смотрите,между двигателем и валом должна быть муфта или стоять на валу шпонка. Что-то из этих элементов вышло со строя.В любом случае надо разбирать и смотреть.

У меня косилка электро. Бывает что попадает пучок травы на винт(нож), и тогда косилка гудит, но вал не крутится. Видимо так и рассчитано. Чтобы не перегружать двигатель. Если же причина в другом, то надо снять крышку сверху косилки, и посмотреть двигатель. Туда нередко набивается трава. Надо всё прочистить. Обычно это помогает. Если же нет, обратитесь в ремонт

Ну если разобраться, то реклама — это двигатель продаж и торговли, либо если брать социальную рекламу, то тогда попытка привлечь к какой то проблеме в обществе, для заострения на ней внимания(приносит плоды, но со временем, не имеет мгновенного эффекта). Ну а если брать тормоза, то это сами создатели неудачной рекламы=) А двигателем прогресса, во все времена являлась нужда втой или иной сфере жизни человека!

Это утверждение многие извращают.

На экономию топлива влияет множество факторов. В автомобиле можно использовать бензин с тем октановым числом, к которому он адоптирован. Если нет — конечно будет вредно.

Можно Вам много рассказывать и даже показывать, все одно не получится. У меня сложилась подобная проблема, но только вместо фильтра необходимо было заменить наружное зеркало со стороны водителя. СТО назвали сумму, какая мне оказалась нереальной, цена местных «умельцев» мало отличалась. Что можно посоветовать, откройте ютуб, введите в поисковик свою проблему и получите огромное количество предложений. Надо только выбрать.

При одинаковом расходе топлива, коэффициент полезного действия дизельного двигателя составляет 35-40 %, тогда как у карбюраторных двигателей 25-30 %. Получается что при одинаковом количестве потребляемой энергии, дизельный двигатель выдаст на 5 — 15% больше. Кстати КПД низко оборотных дизелей двигателей может достигать 50% благодаря повышенной компрессии. Правда это утяжеляет конструкцию.

Разница КПД бензинового и дизельного двигателя объясняется тем, что дизельный может работать на плохо испаряемом топливе с большим содержанием атомов углерода которое более энергоемко по сравнении с бензольными соединениями. Это также делает его дешевле в плане эксплуатации, потому что топливо дизельного двигателя может быть менее качественном.

Но не следует путать момент и мощность. У дизелей момент на много меньше. Т.е. они медленнее работают, но при этом развивают большую движущую силу транспортного средства. Следует заметить что коробка передач всегда понижает обороты. И чем больше ступеней понижения передач, тем больше теряется полезной энергии на трение. Таким образом используя тихоходный двигатель мы еще выигрываем в проектировании коробки передач.

Для Вас, ничем. Но Ваша машина не будет развивать той мощности, которую могла бы. Попробую объяснить простыми словами. Смысл опережения зажигания в следующем. Объем смеси с цилиндре есть константа. Следовательно, время ее горения так же. Но двигателю необходимо развивать высокие обороты. Следовательно, поршень в верхней мертвой точке, будет находиться все меньшее время с повышением оборотов. Однако, смесь как сгорала за определенное время, тк и продолжает гореть в том же темпе. И как тут быть? Для этого конструкторы двигателей внутреннего сгорания и придумали поджигать ее раньше, чем поршень попадет в верхнюю мертвую точку( ВМТ ). Смесь поджигается задолго до того, как поршень туда попадет. Т.е. еще в такте сжатия. Обладая определенной кинетической энергией, детали двигателя сжимают уже горящую смесь. Но момент зажигания подбирается так, чтобы максимальное расширение газов происходило тогда, когда поршень пройдет ВМТ. Таким образом, от порции топлива получают максимальную энергию, которую она способна передать поршню. Что будет, если зажигание спозднить? Будет следующее.

Смесь начнет гореть позднее, и максимальное расширение газов произойдет не сразу после прохождения ВМТ, а позднее, когда поршень пойдет вниз, и объем камеры начнет увеличиваться. Смесь будет гореть как бы вдогонку поршню, в расширяющемся объеме, а не в уменьшающемся. В расширяющемся объеме молекулы газа будут не так эффективно взаимодействовать между собой, и сгорание смеси станет не полным. Это приведет к тому, что не вся энергия топлива будет использована. Следовательно, крутящий момент двигателя резко снизится. Большая энергия смеси пойдет не на увеличение кинетической энергии вращающихся частей двигателя, а на их нагрев. Это приведет к тому, что смесь еще находящаяся в процессе горения будет выбрасываться в выпускной коллектор двигателя, и тем самым будет больше нагревать выпускные клапана, и выпускную систему. Клапана могут прогореть, при длительной эксплуатации на позднем зажигании, а выпускная система будет излишне нагреваться. В автомобилях оборудованных нейтрализатором выхлопных газов, это приведет к резкому сокращению срока его службы, ибо смесь будет догорать не в камере сгорания а в нем. Автовладелец почувствует, что у его автомобиля резко упала динамика. Стал вялым разгон, снизилась максимальная скорость. В попытке добиться от машины желаемой динамики, он будет давить на «газ», тем самым усугубляя все вышеперечисленные факторы.
