Электродвигатель АИР 100S2 4 кВт 3000 об/мин
Электродвигатель АИР 100S2 4 кВт 3000 об/мин
Электродвигатель АИР 100S2 У2 мощностью 4 кВт, номинальной частотой вращения 2850 об/мин используются для привода вентиляционного оборудования, насосов, компрессорных установок, станков, эскалаторов и многих других машин. Двигатель АИР100S2 предназначен для работы от трехфазной сети 380В и соответствует классу энергоэффективности IE1 . 3-х фазный электродвигатель АИР 100S2У2 является аналогом следующих марок электродвигателей: 4АМ 100S2, АДМ 100S2, 5АИ 100S2, А 100S2, 5А 100S2, 4А 100S2. Предназначен для эксплуатации в районах с умеренным климатом категории размещения 2 по ГОСТ 15150-69 (эксплуатация в закрытых помещениях и на улице под навесом) при температуре от -45 до +40 градусов по Цельсию и имеет степень защиты IP54.
Вы можете купить из наличия или в минимально возможные сроки в нашей компании электродвигатели АИР100 по выгодной для Вас цене в следующих исполнениях:
Электродвигатель АИР100S2У2 (4/3000) 220/380В IM1081— уточняйте у наших специалистов
Электродвигатель АИР100S2У2 (4/3000) 220/380В IM3081— уточняйте у наших специалистов
Электродвигатель АИР100S2У2 (4/3000) 220/380В IM2081— уточняйте у наших специалистов
Электрические параметры и вес электродвигателей АИР100 сведены в таблицу:
| Тип | Электрические параметры | Масса, кг | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Р, кВт | N, об/мин* | U, В | КПД, % | cos φ | Iп/Iн | Мп/Мн | Mmax/Mн | Mmin/Mн | ||
| АИР100S2 | 4 | 2850 | 220/380 | 87 | 0,88 | 7,5 | 2 | 2,4 | 1,6 | 26 |
где:
P — номинальная мощность электродвигателя,
N — номинальная частота вращения электродвигателя
U — рабочее напряжение электродвигателя
*Указана номинальная частота вращения электродвигателя.
Габаритно-установочные и присоединительные размеры на электродвигатели указаны ниже:
| Монтажное исполнение | Габаритные размеры | Установочно-присоединительные размеры | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L30 | b30 | h31 | d1 | b1 | h1 | h6 | L1 | L31 | L10 | b10 | L17 | d20 | d22 | d24 | d25 | h | |
| АИР100S2 IM1081 | 360 | 226 | 246,5 | 28 | 8 | 7 | 31 | 60 | 63 | 112 | 160 | 12 | — | — | — | — | 100 |
| АИР100S2 IM3081 | 360 | 226 | 246,5 | 28 | 8 | 7 | 31 | 60 | — | — | — | — | 215 | 15 | 250 | 180 | 100 |
| АИР100S2 IM2081 | 360 | 226 | 246,5 | 28 | 8 | 7 | 31 | 60 | 63 | 112 | 160 | 12 | 215 | 15 | 250 | 180 | 100 |
Возможна поставка электродвигателей АИР100S2 в следующих комплектациях:
— с малым фланцем IM2181, IM3681;
— климатическим исполнением Т2,У1,УХЛ1;
— с внутренней резьбой в торце рабочего конца вала.
Цены, сроки и возможность поставки в конкретной модификации согласовывайте со специалистами нашей компании.
Изготовитель двигателя АИР100S2 — филиал «Могилёвский завод «Электродвигатель» (Республика Беларусь)
Завод-изготовитель имеет за собой право на изменение конструкции и внешнего вида, с целью улучшения ее характеристик, без дополнительного уведомления потребителей. Информация несет информативный характер и не является публичной офертой, определяемой положениями ст. 437 (2) ГК РФ.
Еженедельные отправки по всей России:
Контакты отдела продаж:
Телефон/факс:
+7 (4922) 53-95-25
+7 (4922) 53-96-26
+7 (4922) 53-95-40
Электронная почта:
info@motors33.ru
АИР 100. Характеристика. Цены
Асинхронный электродвигатель АИР 100 (АИР 100L2, АИР 100L4, АИР 100L6, АИР 100L8, АИР 100S2, АИР 100S4) производится в соответствии со следующими главными требованиями:
— по напряжению: электродвигатель с одинарным напряжением на 380В с тремя клеммами, электродвигатель на двойное напряжение 220/3100В с шестью клеммами;
— по климатическому исполнению АИР 100: умеренный У2, У3, где 2 и 3 — категории размещения. Категория 2 — двигатели размещаются под навесом где нет воздействия осадков и прямых солнечный лучей. Категория 3 — электродвигатели находятся в закрытых, с не регулируемыми по климату, помещениях;
— режим работы электродвигателя АИР 100: S1 продолжительный;
— степень защиты, IP: 54, 55 (при такой защите электродвигатель АИР 100 имеет защиту от водяных брызг со всех направлений, содержание нетокопроводящей пыли в воздушной среде не более 100 мг/м 3 ).
Монтажное исполнение электродвигателя АИР 100:
— IM 1081, 1011, 1001 — исполнение на лапах;
— IM 3081, 3011, 3001 — фланцевое исполнение;
— IM 3681 — исполнение малый фланец (фланцевый недоступный с обратной стороны);
— IM 2081, 2011, 2001 — комбинированное исполнение лапы + фланец.
По своим размерам и параметрам АИР 100 (L, S) аналогичен электродвигателям:
5А 100L2(4,6,8), 5АИ100L4(2,6,8), АДМ90L6(2,4), 5А 100S2(S4), 5АИ 100S2(S4), АДМ 100S2(S4), АД100S2(S4).
Электродвигатель АИР 100 используется для оснащения многочисленных видов бытового и промышленного оборудования: насосы объемного и динамического типа, компрессоры, компрессорное оборудование, различное вентиляционное оборудование и т.д.
АИР 100 (L, S) соответствуют следующие более ранние модели:
— АИР 100L2, 5,5х3000: АО2-41-2, 4А100L2, 4АМ100L2;
— АИР 100L4, 4х1500: АО2-41-4, 4А100L4, 4АМ100L4;
— АИР 100L6, 2,2 х1000: АО2-32-6, 4А100L6, 4АМ100L6;
— АИР 100L8, 1,5х750: 4А100L8, 4АМ100L8;
— АИР 100S2, 4х3000: АОЛ2-31-2, 4А100S2, 4АМ100S2;
— АИР 100S4, 3х1500: АОЛ2-32-4, 4А100S4, 4АМ100S4.
Таблица №1 — технические характеристики электродвигателя АИР 100.
Таблица №2 и рисунок 1 — габаритно-присоединительные размеры двигателей АИР 100 исполнений IM1081, 2081, 3081.
Таблица №3, рисунок 2 — габаритно-присоединительные размеры электродвигателей исполнения IM3681.
Технические характеристики электродвигателя АИР 100
Примечание: параметры двигателей АИР 100, представленные в таблице, у разных производителей могут отличаться.
Габаритно-присоединительные размеры двигателей
Размеры электродвигателей АИР 100, представленные в таблице, у разных производителей могут отличаться.

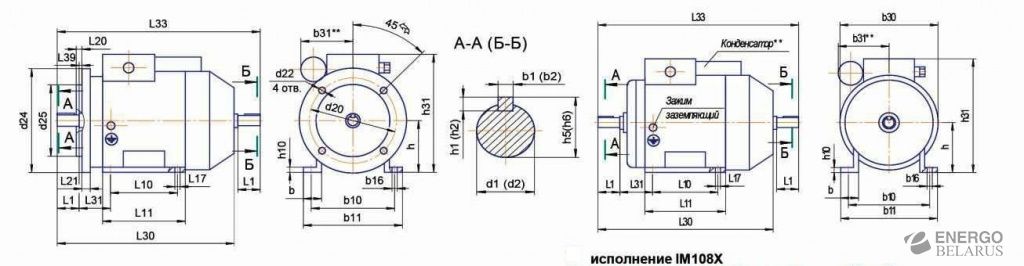

Рис.1 Габаритные и присоединительные размеры электродвигателя АИР 100 исполнений IM1081, 2081, 3081
Габаритно-присоединительные размеры электродвигателей исполнения IM 3681
Рис.2 Габаритные и присоединительные размеры электродвигателя АИР 100 исполнения IM 3681

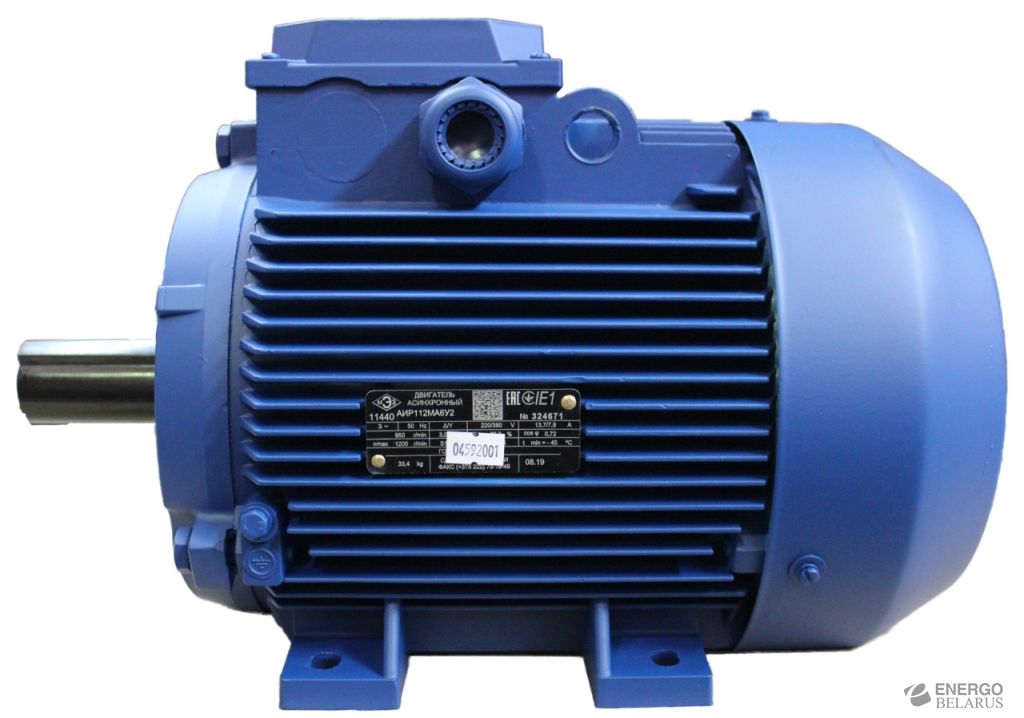

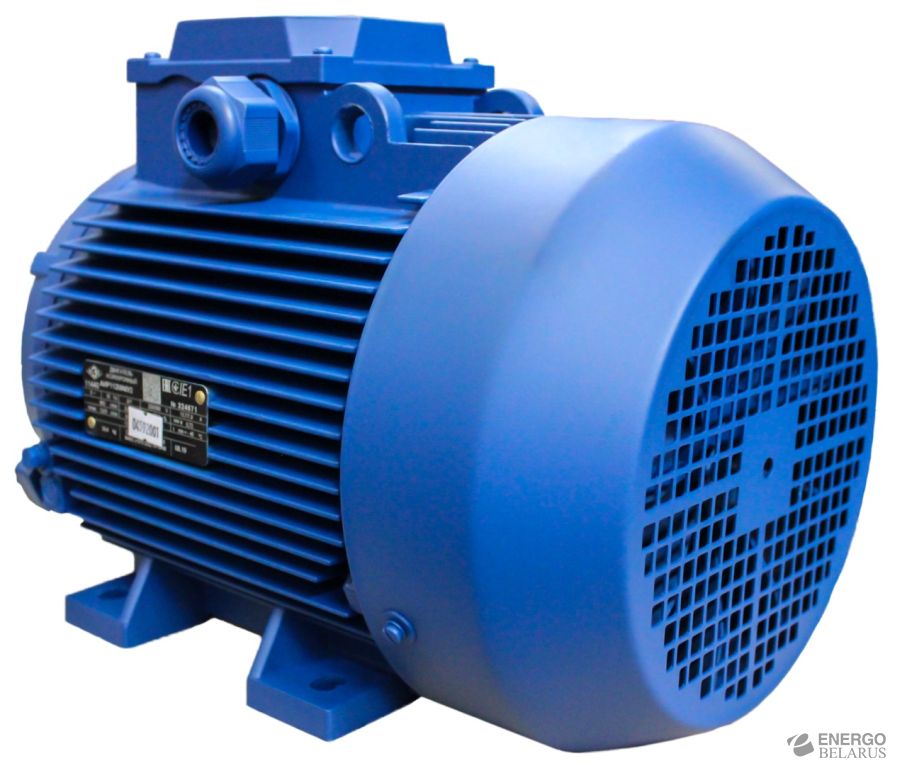

Двигатель трехфазный асинхронный АИР100S2, 4 кВт, 3000 об/мин
- В наличии Проверено
Код товара: 139-891-5
| Производитель | Могилевский завод электродвигатель |
| Мощность, кВт | 4 |
| Частота вращения, об/мин | 2890 |
| KПД, % | 83.1 |
| Напряжение, В | 380; 400; 220/380; 230/400; 380/660; 400/690 |
| Класс энергоэффективности | IE 1 |
| Коэффициент мощности (cos φ) | 0.88 |
| Средняя наработка на отказ, ч | 25000 |
| Страна производитель | Беларусь |
| Масса, кг | 26.0 |
Товарная группа
Предназначены для комплектации различного промышленного оборудования: станков, насосов, вентиляторов, компрессоров, мельниц и прочего оборудования. Изготавливаются по ТУ РБ-05755950-420-93. Для двигателей устанавливаются следующие показатели надежности: средняя наработка на отказ — не менее 25000 ч, класс изоляции обмотки — «F» и «Н».
| Двигатель трехфазный асинхронный АИР100S2, 4 кВт, 3000 об/мин |
| Двигатель трехфазный асинхронный АИР100L2, 5,5 кВт, 3000 об/мин |
| Двигатель трехфазный асинхронный АИР100S4, 3 кВт, 1500 об/мин |
| Двигатель трехфазный асинхронный АИР100L4, 4 кВт, 1500 об/мин |
| Двигатель трехфазный асинхронный АИР100L6, 2,2 кВт, 1000 об/мин |
| Двигатель трехфазный асинхронный АИР100L8, 1,5 кВт, 750 об/мин |
| Двигатель трехфазный асинхронный АИР100S2, 4 кВт, 3000 об/мин, класс IE2 |
| Двигатель трехфазный асинхронный АИР100L2, 5,5 кВт, 3000 об/мин, класс IE2 |
| Двигатель трехфазный асинхронный AИP100S4, 3 кВт, 1500 об/мин, класс IE2 |
| Двигатель трехфазный асинхронный AИP100L6, 2,2 кВт, 1000 об/мин, класс IE2 |
Показать еще ассортимент
Предназначены для комплектации различного промышленного оборудования: станков, насосов, вентиляторов, компрессоров, мельниц и прочего оборудования. Изготавливаются по ТУ РБ-05755950-420-93.
Для двигателей устанавливаются следующие показатели надежности:
- средняя наработка на отказ — не менее 25000 ч,
- класс изоляции обмотки — «F» и «Н».
Электрические параметры и массы (для исполнения IM1081) двигателей с классом энергоэффективности IE1 (для Р ≥ 0,75 кВт):
| Iн*, А | Iп/Iн | Мп/Мн | Мmах/Мн | М min/Мн |
| 14,4/8,3 | 7,5 | 2 | 2,4 | 1,6 |
* — ток номинальный (Iн) указан для напряжения 220/380 В
| L1 | 60 | b31** | 120 | ||||
| L10 | 112 | h | 100 | ||||
| L11 | 147 | ||||||
| L17 | 12,0 | h1 | 7 | ||||
| L20 | IM2081 IM3041 | 4,0 | h2 | ||||
| IM2181 IM3641 | 3,5 | h5 | 31,0 | ||||
| L21 | 14 | h6 | |||||
| L30 | 360 | h10 | 12 | ||||
| h31 | 246,5 | ||||||
| L31 | 63 | d1 | 28 | ||||
| L33 | 424,0 | d2 | |||||
| L39 | 0 | d20 | IM2081 IM3041 | FF | 215 | ||
| b | 43 | IM2181 IM3641 | FT | 130 | |||
| b1 | 8 | d22 | IM2081 IM3041 | 15 | |||
| b2 | IM2181 IM3641 | M8 | |||||
| b10 | 160 | d24 | IM2081 IM3041 | 250 | |||
| b11 | 200 | IM2181 IM3641 | 160 | ||||
| b16 | 16 | d25 | IM2081 IM3041 | 180 | |||
| b30 | 226 | IM2181 IM3641 | 110 | ||||
** — только для однофазных двигателей с пристроенным конденсатором
Асинхронный электродвигатель АИР100S4 (АДМ100S4) в Ростове-на-Дону
Технические характеристики двигателя АИР100S4 (АДМ100S4)
| Параметр | Значение |
| Наименование | АИР100S4 (АДМ100S4) |
| Серия | АИР (АДМ) |
| Установочный размер | S |
| Количество полюсов | 4 |
| Количество фаз | 3 |
| Тип двигателя | асинхронный |
| Мощность | 3.00 кВт |
| Высота вала | 100 мм |
| Обороты | 1500 об/мин |
| Производитель | ОАО «Могилевский завод «Электродвигатель» (ОАО «Уралэлектро») |
| Страна | Беларусь (Россия) |
Асинхронный электродвигатель АИР100S4 (АДМ100S4) используется для непрерывного преобразования электрической энергии в механическую. Применяется в промышленном, строительном, лифтовом, конвейерном, насосном оборудовании и т.д. Как и все двигатели серии АИР, имеет короткозамкнутую подвижную часть. Агрегат оснащён защитой от пыли, грязи, влаги и мусора — степень IP54 (55). Трёхфазный, подключается к сети переменного тока 50 Гц с двойным напряжением 220В/380 В.
Корпус, изготовленный из сплава алюминия или чугуна, обеспечивает устойчивость к различным механическим воздействиям извне и повышенным нагрузкам. Асинхронный электродвигатель АИР100S4 (АДМ100S4) характеризуется продолжительностью работы и сохранением постоянной скорости, даже если изменяется интенсивность и характер нагрузки. Представлен в трёх типах монтажного исполнения: фланцевый, на лапах, смешанного типа: лапы + фланец.
ООО СП «Насосэнергомаш» предлагает купить АИР100S4 (АДМ100S4) в Ростове-на-Дону по доступной цене.
Двигатель используется во многих отраслях промышленности, а также в машиностроении, сельском хозяйстве и т.д. Востребованность этих агрегатов во многом объясняется их оптимальными характеристиками:
- простая, надёжная, износоустойчивая конструкция;
- невысокая цена;
- высокая ремонтопригодность;
- высокий КПД;
- возможность автоматизированного запуска;
- сохранение постоянной скорости при изменяющихся нагрузках.
