Как увеличить наддув турбины на дизеле

Как увеличить наддув турбины на дизеле?

Как увеличить наддув турбины на дизеле? Этот вопрос интересует многих автолюбителей, поскольку увеличение давления предусматривает повышение мощности авто, что является огромным преимуществом для транспортного средства. Ниже представлена информация о турбокомпрессорах, которая поможет лучше разобраться в устройстве и улучшить эксплуатационные характеристики своего «железного коня».

Что нужно знать про наддув?

Наддув является самым распространенным, и при этом доступным способом увеличения мощности мотора. Для повышения отдачи нужно израсходовать как можно больше топлива. Но для его сгорания также нужен воздух. Для управления данным ресурсом понадобится специальный насос, в роли которого выступает нагнетатель. Конструкция турбонагнетателей достаточно проста. Их единый вал предусматривает размещение двух крыльчаток, каждая из которых вращается в так называемой «улитке». Одна крыльчатка работает под воздействием потока выхлопных газов, а вторая забирает с улицы воздух и направляет его во впускной тракт. Чем выше будут обороты движка, тем больше будет вырабатываться газов.

При наличии механических нагнетателей для получения дополнительной мощности мотор сначала должен часть этой мощности отдать. Главным преимуществом таких механизмов является отсутствие эффекта «турбоямы».

Как увеличить давление турбины на дизеле?

Принцип работы силовых агрегатов очень прост. При попадании отработавших газов в турбину начинает раскручиваться крыльчатка и всасывать воздух. При этом создается высокое давление, после чего сжатый воздух направляется в интеркулер. Там он охлаждается и попадает в камеру сгорания. Контролировать наддув можно путем регуляции выходящих газов в горячей части силового агрегата. Для этого механизм предусматривает прочный клапан или вестгейт. При закрытом клапане все газы воздействуют на лопатки. Но если этот клапан открыт, то часть газов мимо крыльчатки идёт в выпускную систему, в результате чего скорость оборотов лопаток уменьшается и соответственно понижается давление.

Теперь стоит разобраться, как осуществлять контроль функционирования вестгейта. С этой задачей справляется актуатор. Когда двигается его шток, открывается вестгейт. Чтобы правильно и качественно настроить систему контроля, следует вмонтировать подходящий преднатяг. Большая часть актуаторов имеют шток с изменяемой длиной. Внутри изделия также есть возвратная пружина. Её отсутствие понижает давление выпускных газов и провоцирует открытие вестгейта. В результате этого невозможно будет создать избыточное давление.

При установке пружины наддув можно будет контролировать её жёсткостью. Максимальных показателей наддува можно добиться, если убрать давление на актуатор. Способ повышения давления при помощи пружины можно использовать не только при монтаже турбокомпрессора, но и при желании улучшить характеристики обычной системы контроля. Принцип регулировки очень прост. При уменьшении подачи давления на актуаторы увеличивается сила, необходимая для открытия клапана, и тем самым повышается наддув.

Ещё один способ, который позволяет увеличить давление – это покупка рестриктора. Чем меньше диаметр данного элемента, тем меньший объём давления будет попадать на актуатор, в результате чего образуется избыточный наддув. Диаметр рестриктора в среднем должен составлять от 0,8 до 1,5 мм.

Выше указанные варианты регулировки наддува являются механическими. На сегодня большинство движков оснащается электронными системами управления, а именно:

  • • системы с 2-портовым соленоидом;
  • • системы с 3-портовым соленоидом.

Используя данные схемы подключения, вы сможете легко и безопасно контролировать наддув. Многие автовладельцы используют разные способы повышения мощности турбо-мотора. Самый распространенный из них предусматривает установку системы выпуска большого диаметра. При этом обратное давление в системе должно быть понижено. Также можно установить холодный впуск, в результате чего наддув турбины повысится на 10-15%. Это гарантирует прибавку мощности на 20%.

Для осуществления каких-либо манипуляций по регулировки давления необходимы определенные навыки. Чтобы всё было сделано правильно, лучше обратиться к специалистам. Если у вас нет на примете конкретных компаний, информационный портал Birud готов с этим вопросом помочь. На нашем сайте пользователи обмениваются полезной информацией и оставляют отзывы о тех или иных компаниях. Если вы хотите найти СТО в конкретном городе, воспользуйтесь специальной системой поиска.

Дизельные двигатели грузовых автомобилей и тракторов. Запасные части, регулировки и ремонт.

Устройство турбокомпрессора дизеля Камаз-740

Модели турбокомпрессоров, применяемые на двигателях автомобилей Камаз

В системах наддува дизельных двигателей Камаз-740 применяют одноступенчатые турбокомпрессоры, состоящие из центробежного компрессора и радиальной центробежной турбины.

Так как работа двигателя и турбокомпрессора согласована, то можно устанавливать определенный тип турбокомпрессора только на тот двигатель, для которого он предназначен.

На двигатели Камаз 740.31-240, 740.30-260, 740.35-400, 740.37-400, 740.38-360, 740.51-320, 740.50-360, 740.60-360, 740.61-320, 740.62-280, 740.63-400, 740.65-240 устанавливаются два турбокомпрессор ТКР 7С-6

На двигатели Камаз 740.11-240, 740.13-260, 740.14-300 устанавливаются два турбокомпрессор ТКР 7С-9 или К27-115.

Описание системы газотурбинного наддува и охлаждения наддувочного воздуха двигателя Камаз-740

Читать еще:  Что означает капремонт двигателя

На всех автомобилях, кроме комплектаций с двигателями моделей 7403.10, 740.11-240, 740.13-260, 740.14-300, применяется система охлаждения надувочного воздуха (ОНВ).

Система газотурбинного наддува и охлаждения надувочного воздуха обеспечивает за счет использования части энергии отработавших газов подачу предварительно сжатого и охлажденного воздуха в цилиндры двигателя.

Это позволяет увеличить плотность заряда воздуха, поступающего в цилиндры, и в том же рабочем объеме сжечь большее количество топлива, т.е. повысить литровую мощность двигателя.

Рис. 1 — Схема системы газотурбинного наддува и охлаждения надувочного воздуха Камаз-740

1 — теплообменник охлаждения надувочного воздуха: 2 — радиатор системы охлаждения; 3 — вентилятор; 4 — двигатель; 5,6- турбокомпрессоры

Система газотурбинного наддува и охлаждения надувочного воздуха (рис. 1) состоит из двух взаимозаменяемых турбокомпрессоров (ТКР) 5 и 6, выпускных и впускных коллекторов и патрубков, теплообменника охлаждения надувочного воздуха 1 типа «воздух-воздух», подводящих и отводящих трубопроводов.

Воздух в центробежный компрессор турбокомпрессора Камаз-740 поступает из воздухоочистителя, сжимается и подается под давлением в теплообменник ОНВ, и затем охлажденный воздух поступает в двигатель.

Турбокомпрессоры устанавливаются на выпускных патрубках по одному на каждый ряд цилиндров. Выпускные коллекторы и патрубки изготовлены из высокопрочного чугуна.

Уплотнение газовых стыков между установочными фланцами турбины турбокомпрессоров, выпускных патрубков и коллекторов осуществляется прокладками из жаростойкой стали.

Газовый стык между выпускным коллектором и головкой цилиндра уплотняется прокладкой из асбостального листа, окантованного лентой из жаростойкой стали. Прокладки являются деталями одноразового использования и при переборках системы подлежат замене.

Выпускные коллекторы турбокомпрессора Камаз-740 крепятся к головкам цилиндров болтами. Для компенсации угловых перемещений, возникающих при нагреве, под головки болтов крепления выпускного коллектора устанавливаются специальные сферические шайбы.

Впускные коллекторы и турбокомпрессора патрубки выполняются литыми из алюминиевого сплава и соединяются между собой при помощи болтов. Стыки между коллекторами и патрубками уплотняются паронитовыми прокладками.

Система газотурбинного наддува и охлаждения надувочного воздуха должна быть герметична. Из-за не герметичности системы происходит утечка отработавших газов или воздуха, в результате чего снижается производительность турбокомпрессора, что приводит к снижению мощности двигателя.

Кроме этого, при не герметичности впускного тракта, между воздушным фильтром и турбокомпрессором происходит попадание абразивного материала (песок, грязь) в корпус компрессора и двигатель, что приводит к «пылевому» износу лопаток колеса компрессора и деталей цилиндропоршневой группы и, в итоге, к преждевременному выходу двигателя из строя.

Рис. 2 — Схема системы газотурбинного наддува Камаз-740 (без охлаждения надувочного воздуха)

1 — турбокомпрессоры; 2 — патрубок выпускной левый; 3 — патрубок впускной левый; 4 — коллектор выпускной левый; 5 — коллектор впускной левый; 6 — патрубок объединительный; 7 — коллектор впускной правый; 8 — коллектор выпускной правый; 9 — патрубок выпускной правый; 10 — патрубок впускной правый.

Смазка подшипников турбокомпрессоров Камаз-740 осуществляется из системы смазки двигателя через фторопластовые трубки с металлической оплеткой. Слив масла из турбокомпрессоров осуществляется по стальным трубкам сильфонной конструкции в картер двигателя.

На рис. 2 представлена система газотурбинного наддува без охлаждения надувочного воздуха. Принцип работы такой системы тот же, что и у представленной выше, за исключением того, что сжатый воздух, подаваемый в цилиндры двигателя, не охлаждается.

Конструкция турбокомпрессоров, применяемых на двигателях Камаз-740

Рис. 3 — Турбокомпрессор ТКР 7Н-1

1 — подшипник; 2 — экран; 3 — корпус компрессора; 4 — диффузор; 5 — уплотнительное кольцо; 6 — гайка; 7 — маслоотражатель; 8 — колесо компрессора; 9 — маслосбрасывающий экран; 10 — крышка; 11 — корпус подшипников; 12 — фиксатор; 13 — переходник; 14 — прокладка; 15 — экран турбины; 16 — колесо турбины с валом; 17 — корпус турбины; 18 — уплотнительное кольцо.

В конструкции турбокомпрессора ТКР 7Н-1 (рис. 3) применяется изобарный однозаходный корпус турбины из высокопрочного чугуна и в качестве подшипника — бронзовая моновтулка качающегося типа.

Ротор турбокомпрессора состоит из колеса турбины с валом 16, колеса компрессора 8 и маслоотражателя 7, закрепленных на валу гайкой 6. Ротор вращается в подшипнике 1, удерживающемся от осевого и радиального перемещений фиксатором 12, который с переходником 13 является одновременно и маслоподводящим каналом.

Ротор и колесо компрессора динамически балансируются с высокой точностью на специальных балансировочных станках.

В корпусе подшипника 11 устанавливаются стальные крышки 10 и маслосбрасывающий экран 9, который вместе с упругими разрезными кольцами 5 предотвращает течь масла из полости корпуса подшипника.

Для уменьшения теплопередачи от корпуса турбины к корпусу подшипника между ними установлен чугунный экран 15 и окантованная асбостальная прокладка 14.

Корпус компрессора и корпус турбины Камаз-740 крепятся к корпусу подшипников при помощи болтов и планок. Болты крепления корпусов компрессоров М6 необходимо затягивать крутящим моментом 4,9. 7,8 Нм (0,5. 0,8 кг/см), а болты крепления корпусов турбин М8 — 23,5. 29,4 Нм (2,4. 3,0 кг/см).

Читать еще:  Влияние абсорбера на работу двигателя

В конструкции турбокомпрессора ТКР 7С-6 (ТКР7С-9) (рисунок 4) применяется двухзаходный корпус турбины 7 из высокопрочного чугуна.

Ротор турбокомпрессора состоит из колеса турбины 9 с валом 10, колеса компрессора 1, маслоотражателя 16 и втулки 15, закрепленных на валу гайкой 19.

Ротор вращается в подшипниках 5, представляющих собой плавающие вращающиеся втулки. Осевые перемещения ограничиваются упорным подшипником 4, установленным между корпусом подшипников 3 и крышкой 2. Подшипники выполняются из бронзы.

Рис. 4 — Турбокомпрессор ТКР 7С-6

1 — корпус компрессора; 2 — крышка; 3 — корпус подшипников; 4 — подшипник упорный; 5 — подшипник; 6 — кольцо стопорное; 7 — корпус турбины; 8 — кольцо уплотнительное; 9 — колесо турбины; 10 — вал ротора; 11 — экран турбины; 12, 17 — планки; 13, 18 — болты; 14 — маслосбрасывающий экран; 15 — втулка; 16 — маслоотражатель; 19 — гайка; 20 — колесо компрессора; 22 — диффузор; 24 — переходник; 25 — прокладка, 21, 23 — кольцо уплотнительное (резиновое).

Корпус подшипников турбокомпрессора, с целью уменьшения теплопередачи от турбины к компрессору, выполнен составным из чугунного корпуса и крышки из алюминиевого сплава. Для уменьшения теплопередачи между корпусом турбины и корпусом подшипников устанавливается экран турбины 11 из жаростойкой стали.

В корпусе подшипников устанавливается маслосбрасывающий экран 14, который вместе с упругими уплотнительными кольцами 8 предотвращает утечку масла из полости корпуса.

Для устранения утечек воздуха в соединении «корпус компрессора — корпус подшипников» устанавливается резиновое уплотнительное кольцо 21.

Корпусы турбины и компрессора крепятся к корпусу подшипников с помощью болтов 13, 18 и планок 12, 17. Моменты затяжки болтов такие же, как у ТКР 7Н-1. Такая конструкция позволяет устанавливать корпусы под любым углом друг к другу, что в свою очередь облегчает установку ТКР на двигателе.

Турбокомпрессоры ТКР 7С-6 и ТКР 7С-9 отличаются между собой только корпусами турбин — они имеют различную пропускную способность.

Турбокомпрессоры К27-115 правый и левый (обозначение правого турбокомпрессора 399 0023 115-01, левого — 399 0023 115-02) не имеют конструктивных отличий, отличаются только разворотом корпусов турбины и компрессора.

Турбокомпрессор К27-115 имеет конструкцию, аналогичную ТКР 7С-9, и по установочным и присоединительным размерам он унифицирован с ТКР 7С-9.

Корпус турбины и корпус компрессора крепятся к корпусу подшипников при помощи болтов и планок. Такая конструкция позволяет устанавливать корпусы под любым углом друг к другу, что в свою очередь обеспечивает взаимозаменяемость левого и правого турбокомпрессоров.

Очистку центробежного компрессора Камаз-740 необходимо выполнить в следующей последовательности:

— на торцовые поверхности корпуса и крышки нанести совмещенные риски. Отвернуть болты крепления корпуса компрессора. Легкими ударами молотка по бобышкам снять корпус компрессора. Осмотреть резиновое уплотнительное кольцо в пазе крышки. При обнаружении дефектов (надрезы, потеря упругости) уплотнительное кольцо заменить на новое;

— осмотреть лопатки колеса компрессора. При обнаружении следов контакта с корпусом компрессора, деформации лопаток или их разрушения турбокомпрессор подлежит ремонту на специализированном предприятии или замене;

— промыть внутреннюю полость корпуса компрессора, поверхность крышки ветошью смоченной в дизельном топливе. При чистке колеса компрессора межлопаточные поверхности рекомендуется прочистить волосяной щеткой с использованием дизельного топлива;

— проверить легкость вращения ротора, заедание ротора не допускается;

— перед сборкой необходимо смазать уплотнительное кольцо моторным маслом, совместить риски, установить корпус компрессора на диск крышки, затянуть болты динамометрическим ключом.

Еще раз проверить легкость вращения ротора. В крайних осевых и радиальных положениях колеса ротора не должны контактировать с корпусными деталями.

Ввиду того, что ротор турбокомпрессора Камаз-740 балансируется с высокой точностью, полная разборка, ремонт и обслуживание агрегатов наддува должны осуществляться на специализированных предприятиях, имеющих необходимое оборудование, инструменты, приспособления, приборы и обученный персонал.

При сезонном техническом обслуживании необходимо слить накопившийся в теплообменнике охлаждения надувочного воздуха конденсат.

Перевернуть теплообменник охлаждения надувочного воздуха в вертикальной плоскости патрубками вниз и дать стечь остаткам возможного конденсата и масла.

Продуть по фронту матрицы каждый ряд теплообменных пластин между трубками с каждой стороны струей сжатого воздуха, не допуская их деформации.

В случае сильного загрязнения теплообменных пластин матрицу теплообменника охлаждения надувочного воздуха промыть под струей горячей воды с использованием волосяной щетки или способом окунания в ванне с горячей водой.

После мойки матрицу по фронту продуть сжатым воздухом, не допуская деформации поверхностей теплообменных пластин. Сушка осуществляется струей горячего воздуха.

Система газотурбинного наддува двигателя КамАЗ 740.30-260

Система газотурбинного наддува и охлаждения наддувочного воздуха

Система газотурбинного наддува и охлаждения наддувочного воздуха , за счет использования части энергии отработавших газов, обеспечивает подачу предварительно сжатого и охлажденного воздуха в цилиндры двигателя .

Наддув позволяет увеличить плотность заряда воздуха, поступающего в цилиндры, и в том же рабочем объеме сжечь большее количество топлива и повысить литровую мощность двигателя . Применение двигателей с наддувом расширяет эксплуатационные возможности при движении на затяжных подъемах, по пересеченной местности и в горных условиях.

Читать еще:  406 двигатель инжектор сколько клапанов

Система газотурбинного наддува двигателя ( рисунок 28 ) состоит из двух взаимозаменяемых турбокомпрессоров (ТКР), выпускных и впускных коллекторов и патрубков, охладителя наддувочного воздуха (ОНВ) типа «воздух-воздух», подводящих и отводящих трубопроводов.

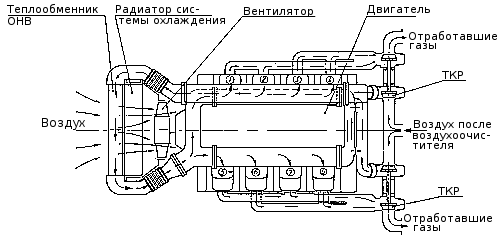

Рисунок 28. Схема системы газотурбинного наддува и охлаждения наддувочного воздуха (ОНВ).

Воздух в центробежный компрессор турбокомпрессора поступает из воздухоочистителя, сжимается и подается под давлением в ОНВ, и затем охлажденный воздух поступает в двигатель.

Турбокомпрессоры устанавливаются на выпускных патрубках по одному на каждый ряд цилиндров. Выпускные коллекторы и патрубки изготовлены из высокопрочного чугуна. Уплотнение газовых стыков между установочными фланцами турбины турбокомпрессоров, выпускных патрубков и коллекторов осуществляется прокладками из жаростойкой стали. Прокладки являются деталями одноразового использования и при переборках системы подлежат замене. Газовый стык между выпускным коллектором и головкой цилиндра уплотняется прокладкой из асбостального листа, окантованного металлической плакированной лентой.

Выпускные коллекторы выполняются цельнолитыми и крепятся к головкам цилиндров болтами и контрятся замковыми шайбами. Для компенсации угловых перемещений, возникающих при нагреве, под головки болтов крепления выпускного коллектора устанавливаются специальные сферические шайбы.

Система турбонаддува и охлаждения наддувочного воздуха двигателя КамАЗ должна быть герметична. Негерметичность системы приводит к увеличению теплонапряженности деталей, снижению мощности и ресурса двигателя.

Кроме того, негерметичность впускного тракта приводит к «пылевому» износу цилиндро-поршневой группы и преждевременному выходу двигателя из строя.

Смазка подшипников турбокомпрессоров осуществляется от системы смазки двигателя через фторопластовые трубки с металлической оплеткой. Слив масла из турбокомпрессоров осуществляется через стальные трубки в картер двигателя.

На двигателе устанавливается два турбокомпрессора ТКР 7С-6. Вместо турбокомпрессора ТКР7С-6 могут устанавливаться турбокомпрессоры S2B/7624TAE/0,76D9 фирмы «Schwitzer». Технические характеристики турбокомпрессоров приведены в таблице 2.

Турбокомпрессоры КамАЗ

Описание и особенности:

Одним из способов увеличения мощности дизельного двигателя служит система турбинного наддува, основным ее элементом является турбокомпрессор. Он устанавливается на нагнетательном коллекторе и приводится в движение энергией отработанных газов
Использование турбины на КамАЗ дает прирост мощности двигателя около 25%. На этих грузовиках применяются двухрядные V-образные силовые агрегаты. Поэтому устанавливают 2 компрессора — каждый на свой блок.

Современный рынок предлагает достаточно широкий выбор турбокомпрессоров на автомобили КамАЗ, однако это не значит, что можно просто приобрести любой подходящий по цене агрегат — здесь все зависит от марки двигателя и, что очень важно, от его экологической нормы Евро.

В настоящее время на различных модификациях КамАЗ можно встретить двигатели четырех экологических классов — от «Евро 0» (только на старых моделях) до «Евро 3».

Класс «Евро 0» — это два двигателя:

— КамАЗ 740.10;
— КамАЗ 7403.

В продаже можно найти турбокомпрессоры только для различных модификаций двигателя КамАЗ 7403 — это хорошо зарекомендовавшие себя ТКР7Н-1. Но класс «Евро 0» постепенно вытесняется, поэтому совсем близко то время, когда таких турбокомпрессоров просто не будет.

Класс «Евро 1» — это два популярных двигателя:

— КамАЗ 740.11;
— КамАЗ 740.13.

Для этих двигателей представлено большое количество турбокомпрессоров, включая различные модификации ТКР7 и К27, а также зарубежные агрегаты CZ Strakonice (Чехия) и Schwitzer (Германия).

Класс «Евро 2» — один из самых распространенных, этому классу соответствует четыре двигателя:

— КамАЗ 740.31-240;
— КамАЗ 740.30-260;
— КамАЗ 740.50-360;
— КамАЗ 740.51-320.

Эти двигатели оснащаются уже озвученными выше турбокомпрессорами в модификациях «Евро 2».

Класс «Евро 3» — на сегодняшний день самый высокий класс двигателей КамАЗ, включает пять агрегатов:

— КамАЗ 740.60-360;
— КамАЗ 740.61-320;
— КамАЗ 740.62-280;
— КамАЗ 740.63-400;
— КамАЗ 740.37-400.

Производители ТРК

ОАО «КамАЗ». Завод выпускает «родные» для двигателей КамАЗ турбокомпрессоры ТКР7 различных модификаций (от «Евро 0» до «Евро 2»). Эти агрегаты отличаются доступной ценой.

НПО «Турботехника». Отечественное предприятие (город Протвино, Московская область), специализирующееся на производстве турбокомпрессоров. Изготавливает самые востребованные агрегаты ТКР-7 различных модификаций.

«ТУРБО ИНЖИНИРИНГ». Отечественный производитель турбокомпрессоров, предлагает популярные агрегаты К-27ТИ модификаций от «Евро 1» до «Евро 3».

ОАО «Борисовский Завод Агрегатов» (БЗА). Белорусское предприятие, среди прочего предлагающие турбокомпрессоры — аналоги ТКР7.

CZ Strakonice. Чешский завод из города Страконице, предлагающий популярные в нашей стране турбокомпрессоры — аналоги агрегатов К-27. При высоком качестве они несколько дороже отечественных турбокомпрессоров.

Borg Warner Turbosystems. Немецкий концерн, предлагающий качественные турбокомпрессоры под торговой маркой Schwitzer.
